安心「地盤調査」羽尾の家

◆安心「地盤調査」羽尾の家

埼玉県比企郡滑川町

羽尾の家（はねおのいえ）

新しい家づくりがスタートします♪

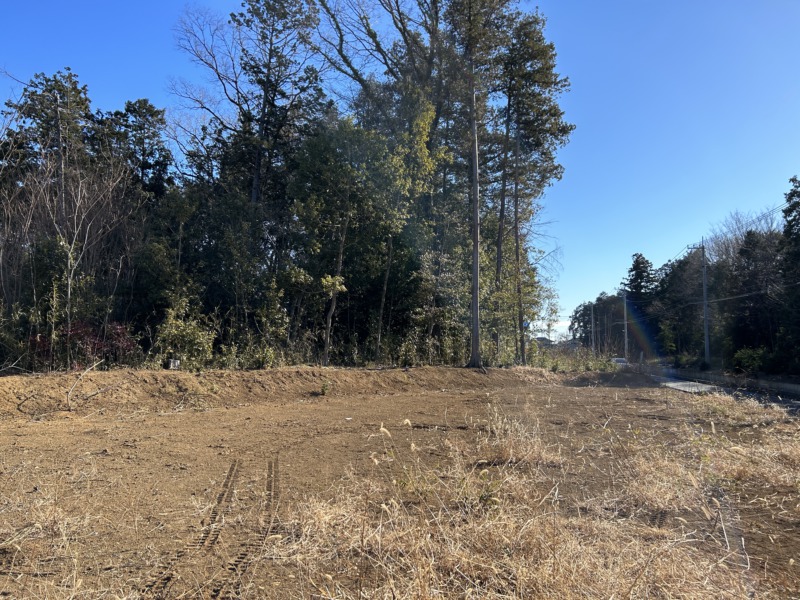

羽尾の家。この広〜い土地に素敵なお家を建てます

　　　　　　　　↓

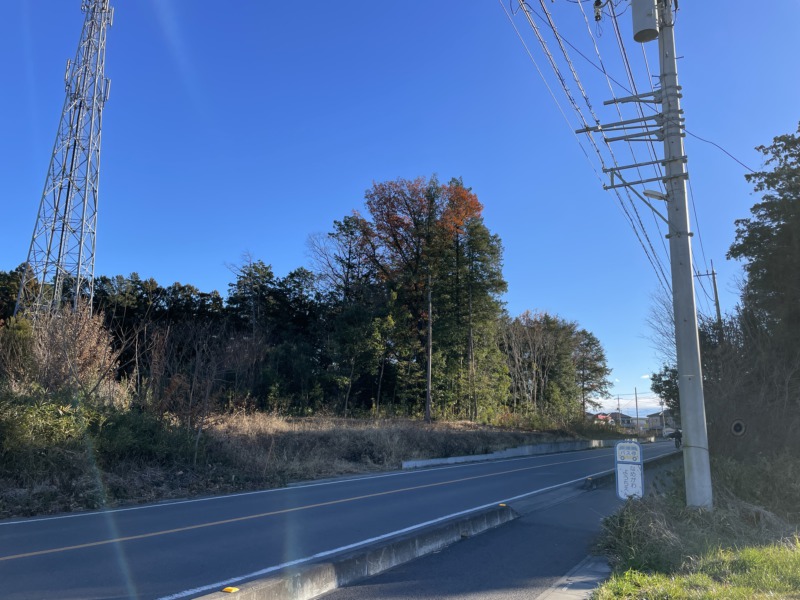

ちょっと遠目から見たところ。東武東上線・森林公園駅から近く、自然にも囲まれた素敵な場所です

その第一歩として

建築地の地盤調査を行いました。

地盤調査

専門業者による

地盤調査スタートです。

まずは

地盤調査 専用の機械

登場です！

出てきました！地盤調査専用の機械「グラウンド・プロ」

　　　　　　　　↓

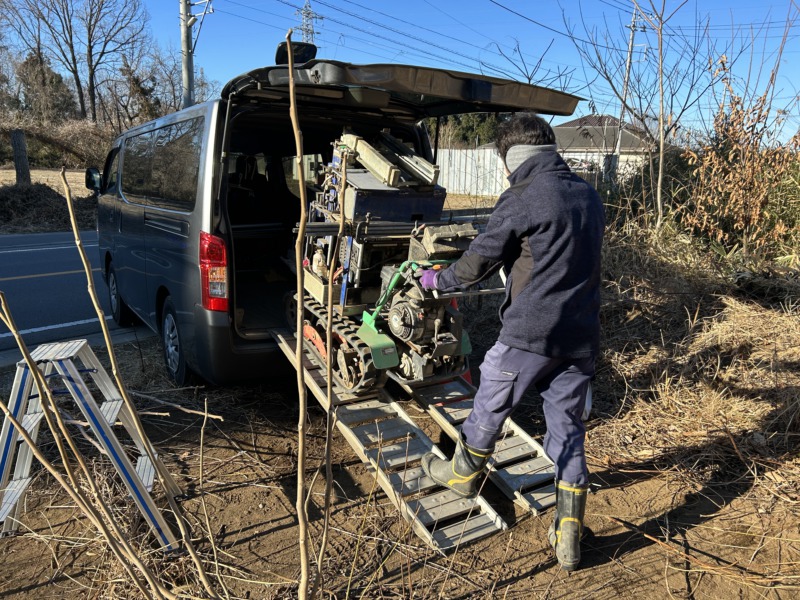

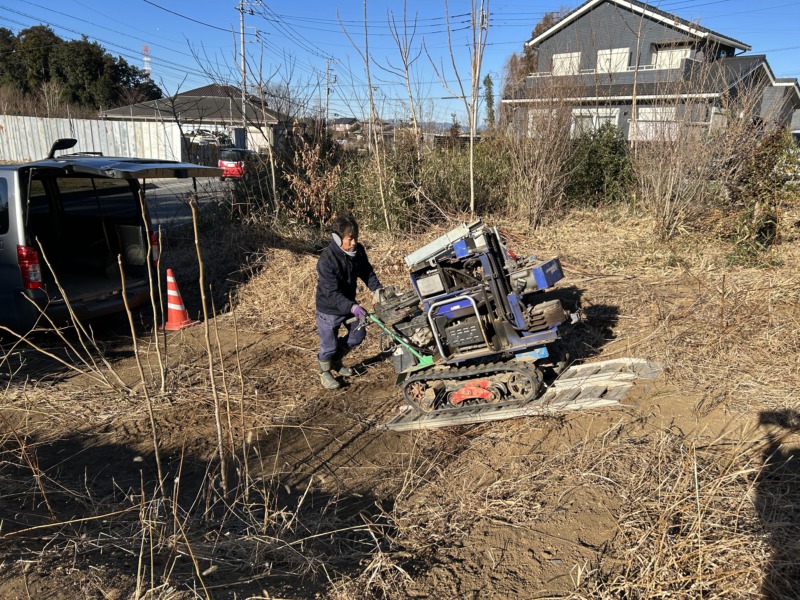

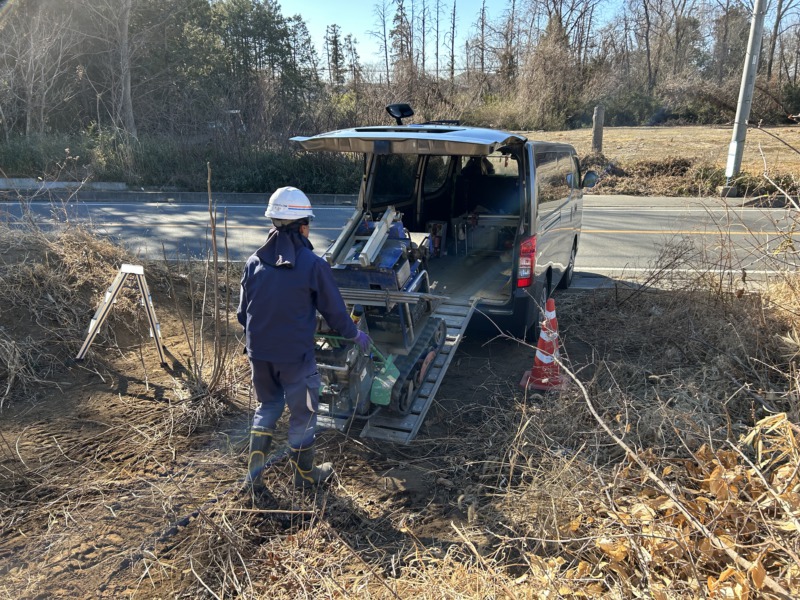

高低差があるので足場を設置してゆっくりと登っていきます

　　　　　　　　↓

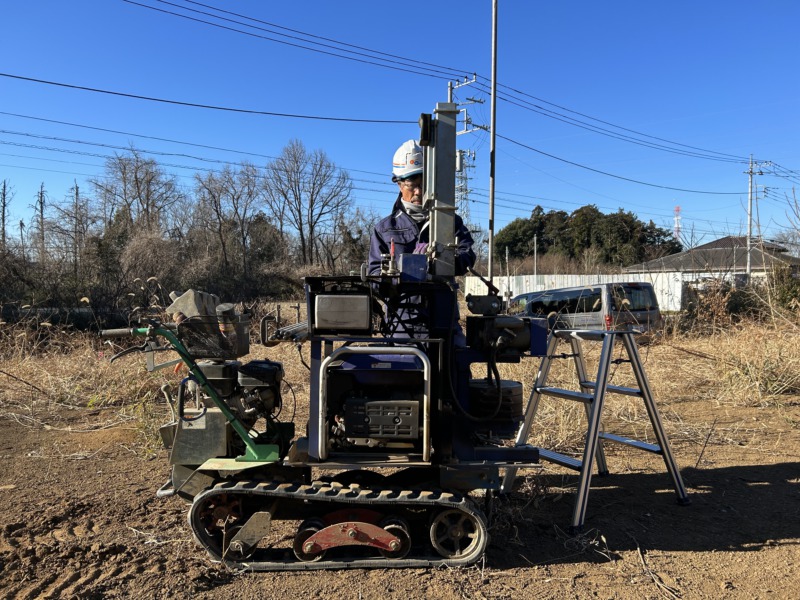

専用の機械は、こんな風貌をしています。キャタピラがついているので、スムーズに移動ができます

今回の専門調査士は岡さん。

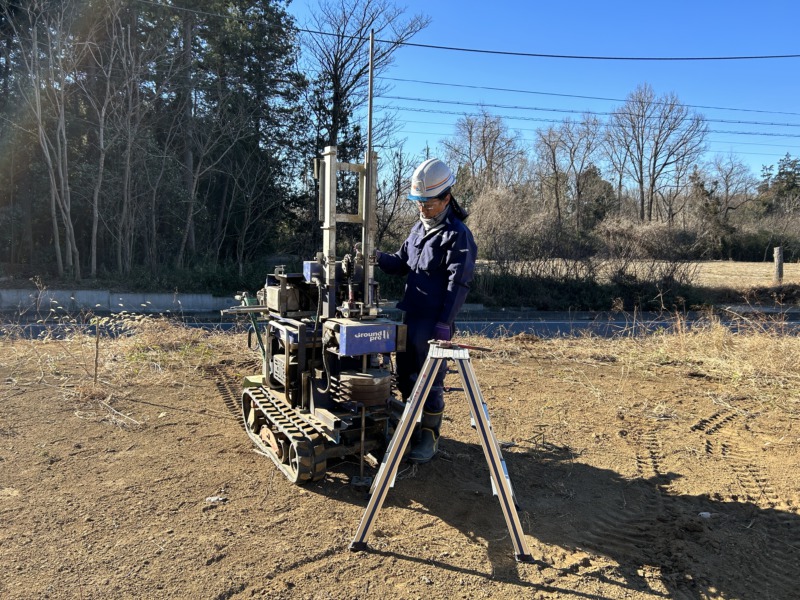

専門の調査士・岡さんが、しっかり調査します。お任せ下さい！

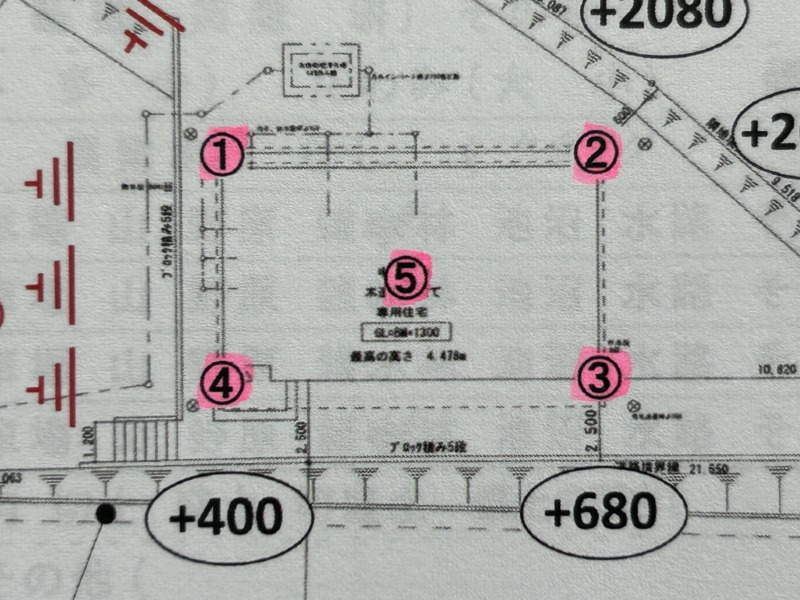

５つのポイントを調査します。

建物の４つ角・・・４つ

建物の真ん中・・・１つ

計５つです。

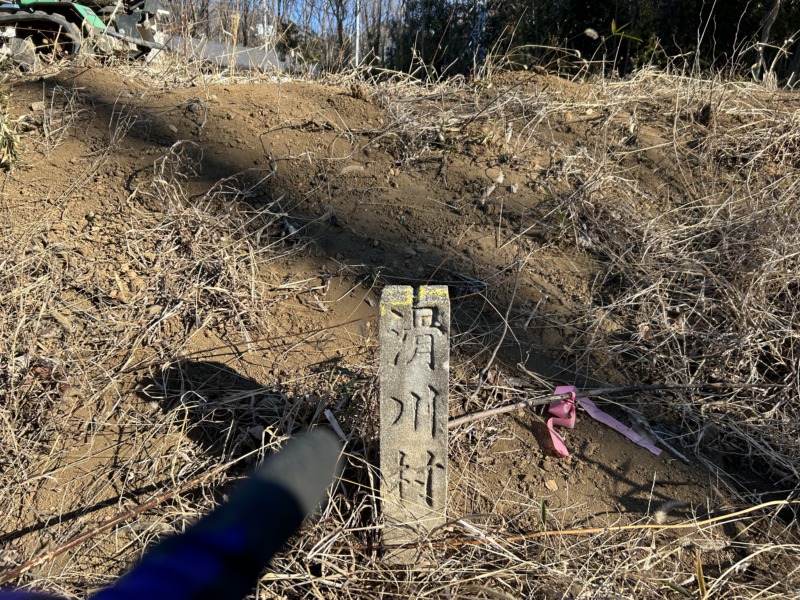

敷地の境界をチェックします

　　　　　　　　↓

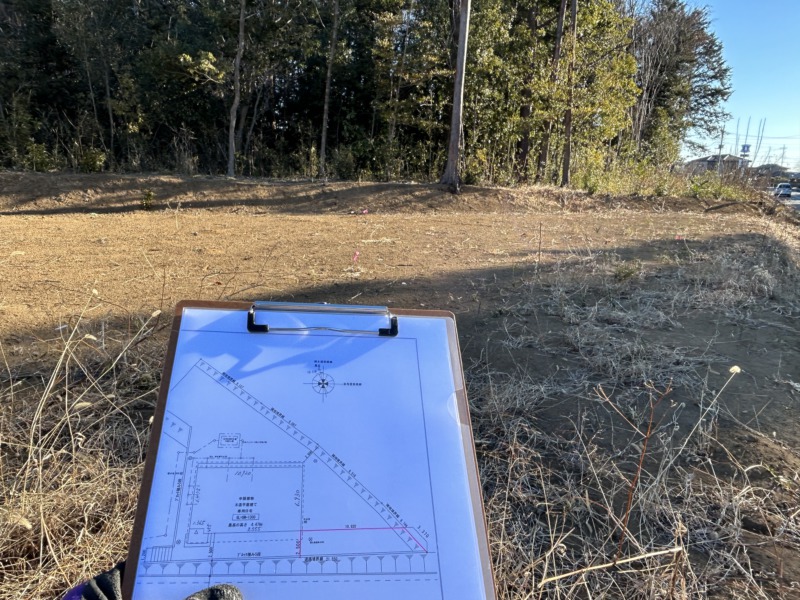

図面と敷地を照合しながら測定ポイントを決めていきます

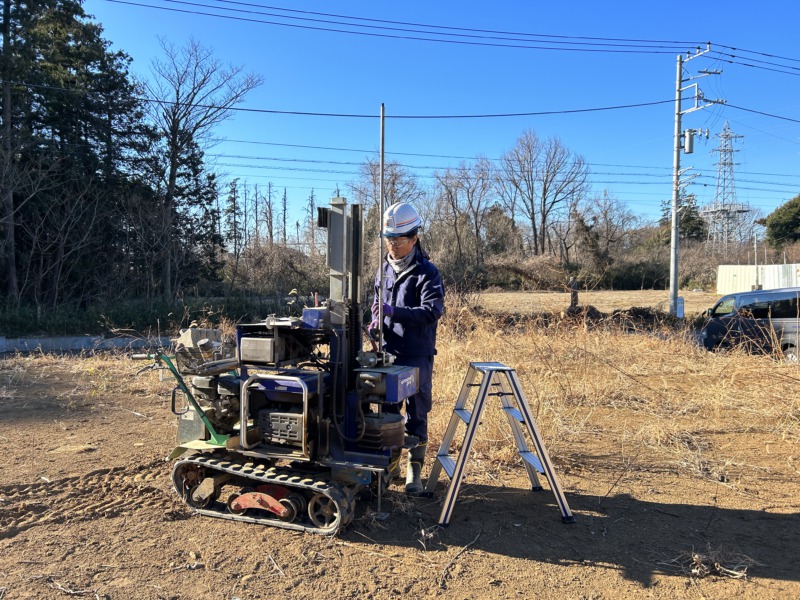

それでは、調査開始です。

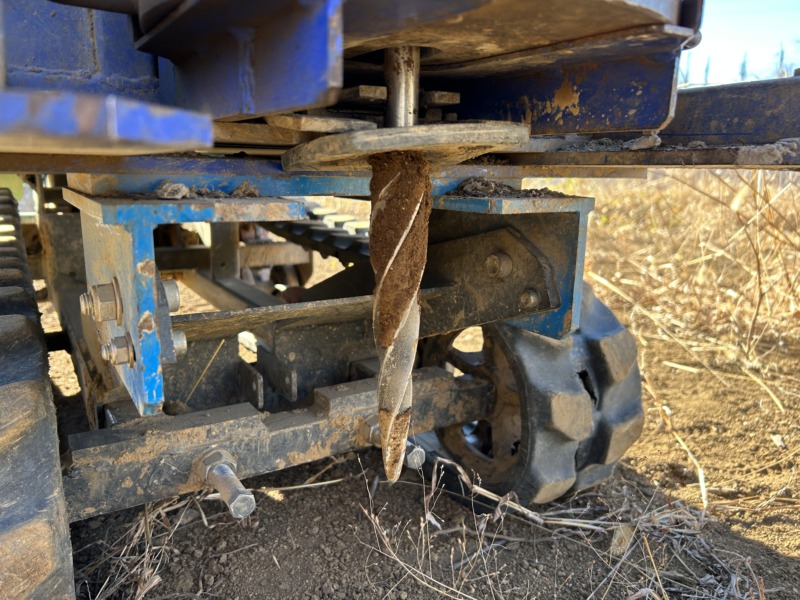

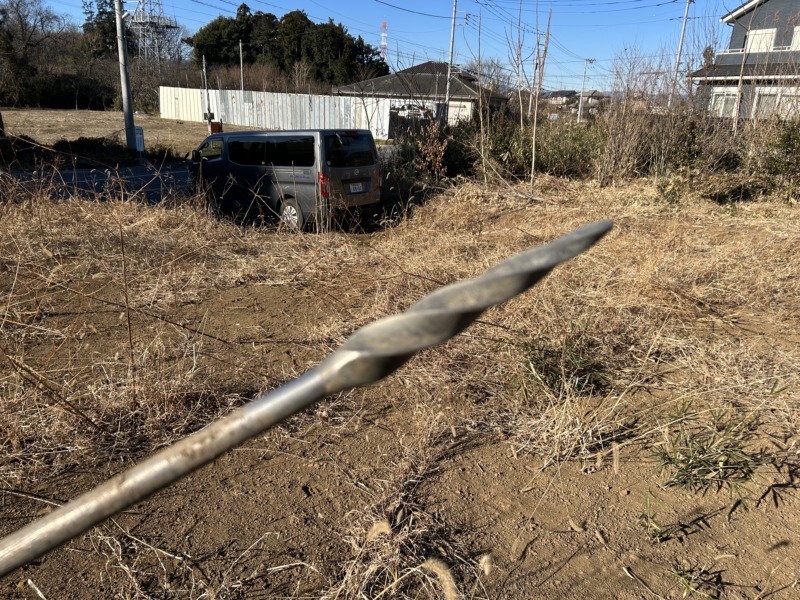

このような先端の「棒」を地面に挿入していきます

　　　　　　　　↓

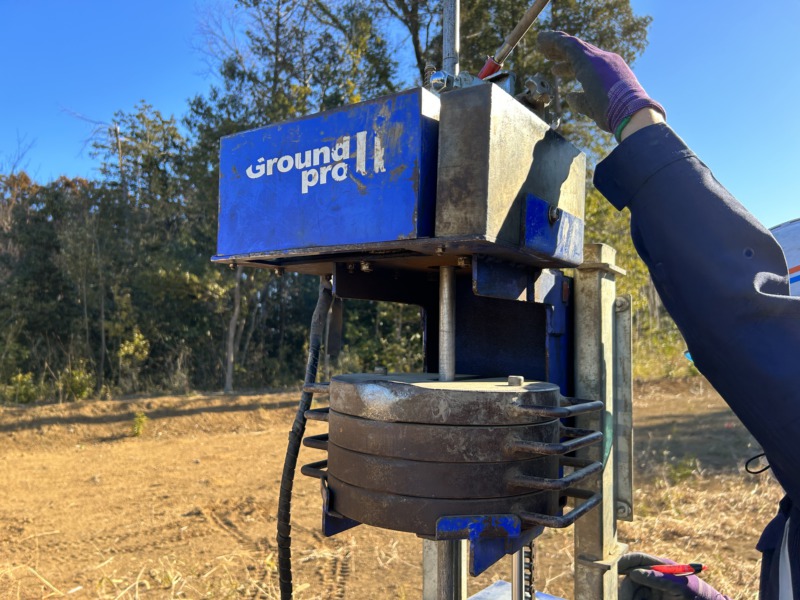

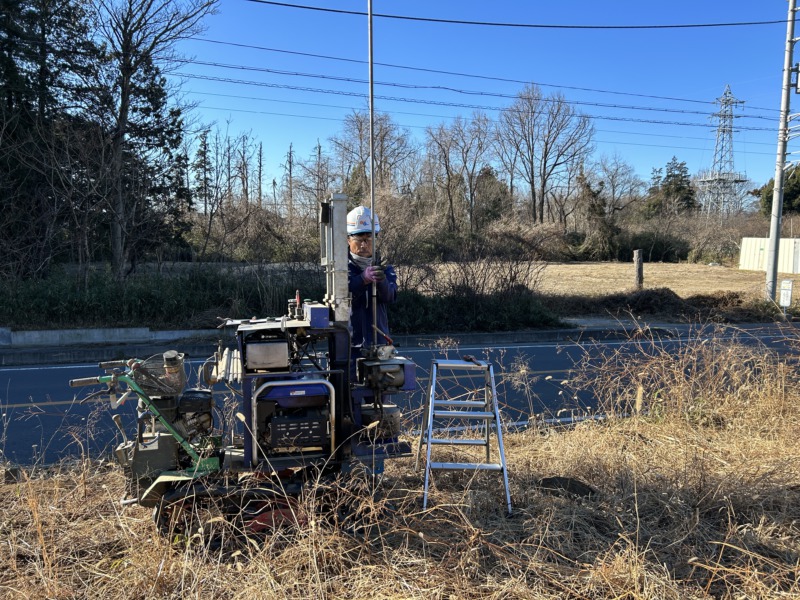

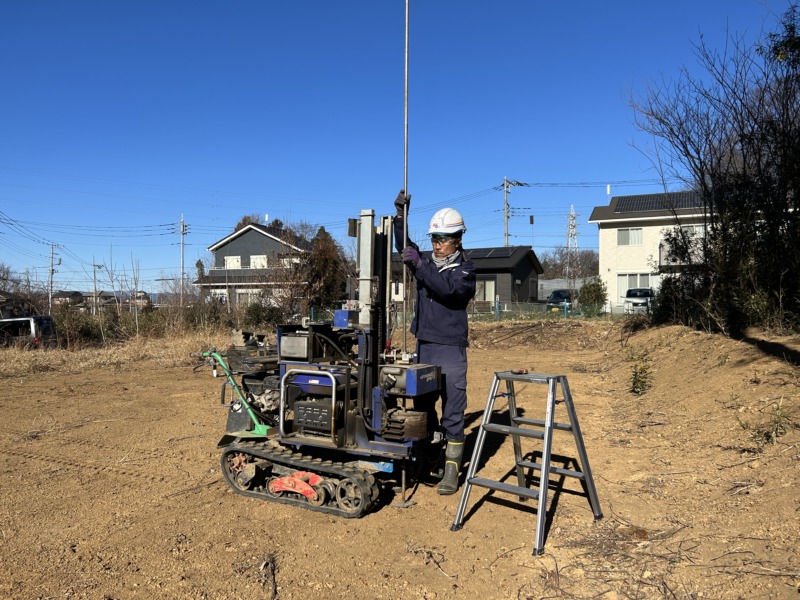

「重し」を４個（計50kg)乗せて、回転させて、棒を地面に挿入します。その状況を記録していきます

棒が地面に入っていく

速度や深さ、音、感触、地質など

測定し、記録します。

地面に挿入した「棒」には土がついてきます。そこから地質も確認することができます

　　　　　　　　↓

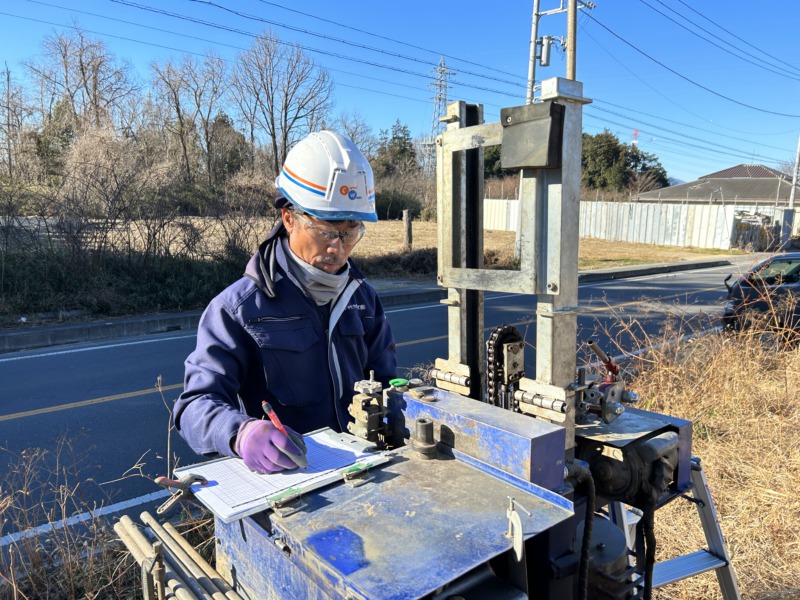

測定のデータをしっかりと記録していきます

　　　　　　　　↓

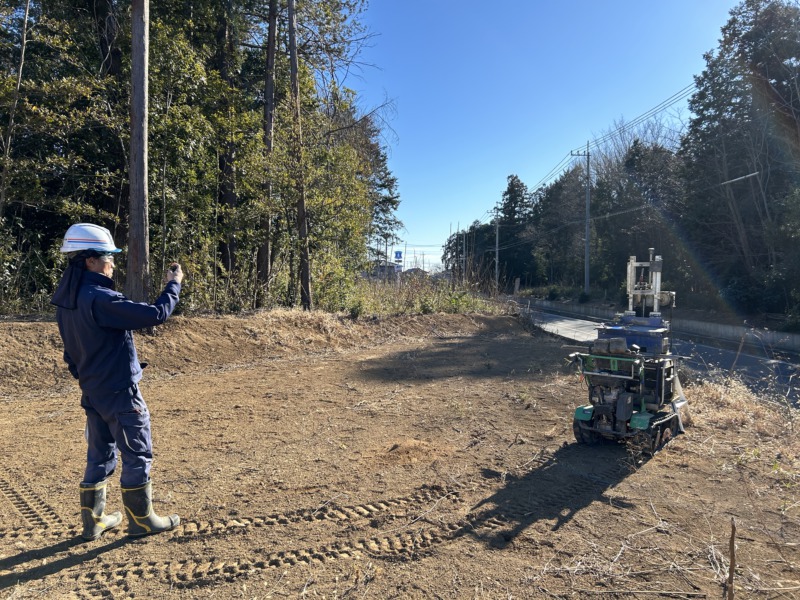

測定の様子を、しっかり撮影し記録します

このような感じで

５つのポイントを調査しました。

いよいよスタートです！

１つ目のポイント。北西の角

　　　　　　　　↓

２つ目のポイント。北東の角

　　　　　　　　↓

３つ目のポイント。南東の角

　　　　　　　　↓

４つ目のポイント。南西の角

　　　　　　　　↓

５つ目のポイント。建物の真ん中付近

しっかり調査

５つのポイント 完了です

お疲れ様です！地盤調査専用機械「グラウンド・プロ」。静かに車に帰っていきます

気になる調査結果は？

3日後、地盤解析判定がでました。

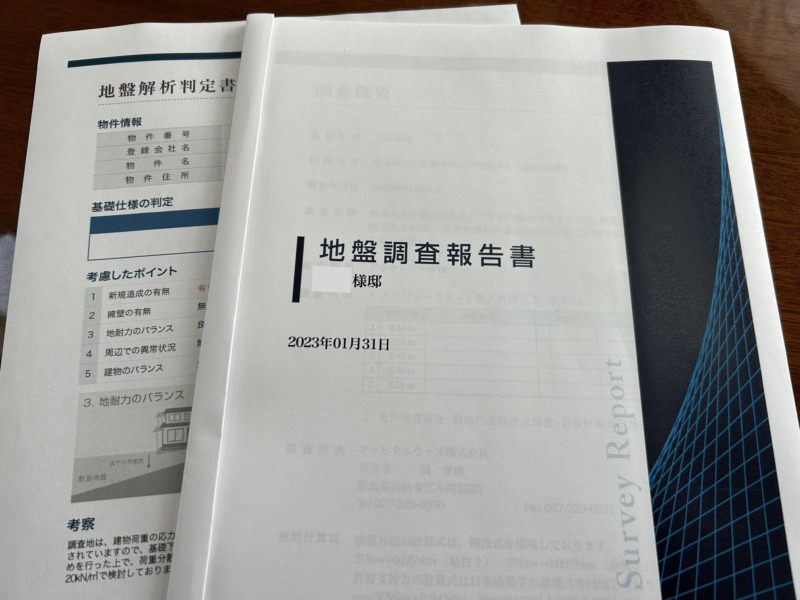

地盤調査報告書と地盤解析判定書

調査内容の報告が記されています

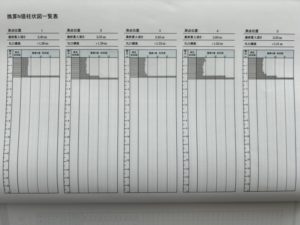

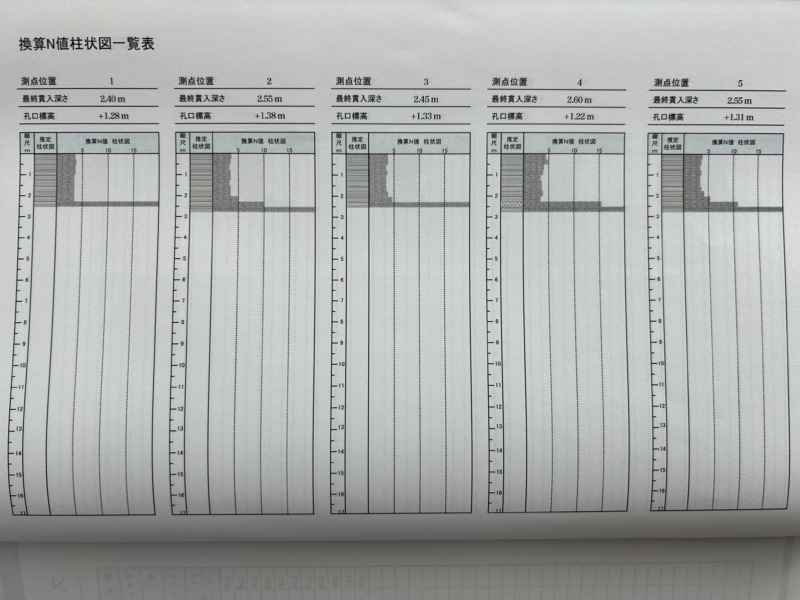

調査した５つのポイント

　　　　　　　　　　↓

調査データが、ずらりと並んでいます

気になる結果は・・・

地盤解析を行った結果

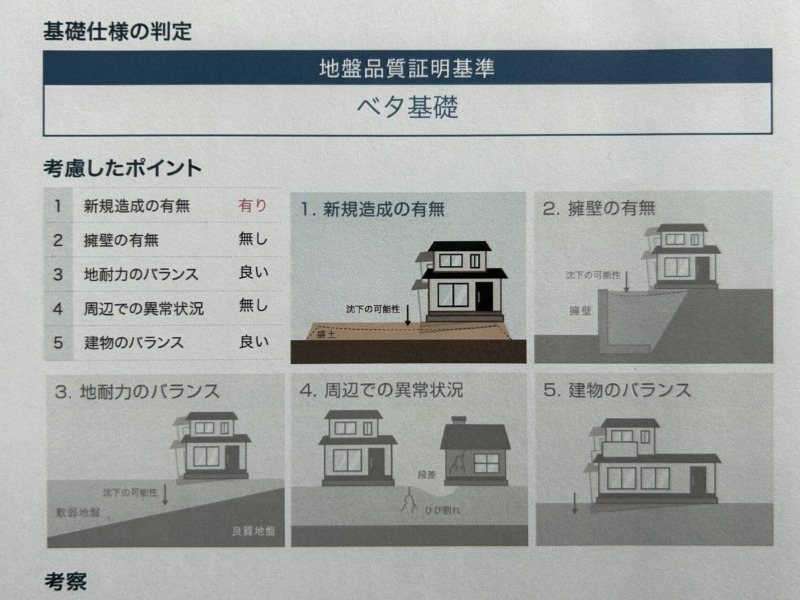

地盤解析判定書。基礎仕様の判定はベタ基礎

地盤改良工事をせずに

「べた基礎」の施工で

問題なしとの結果でした！

これで安心して

お家を建てていくことが

できますね。

この後は

開発工事

基礎工事

工事が続いていきます。

楽しい未来へGOGO!!
