◆基礎「配筋検査」早稲田の杜の家



本庄市・早稲田の杜の家

10月下旬上棟に向け

基礎工事中です。

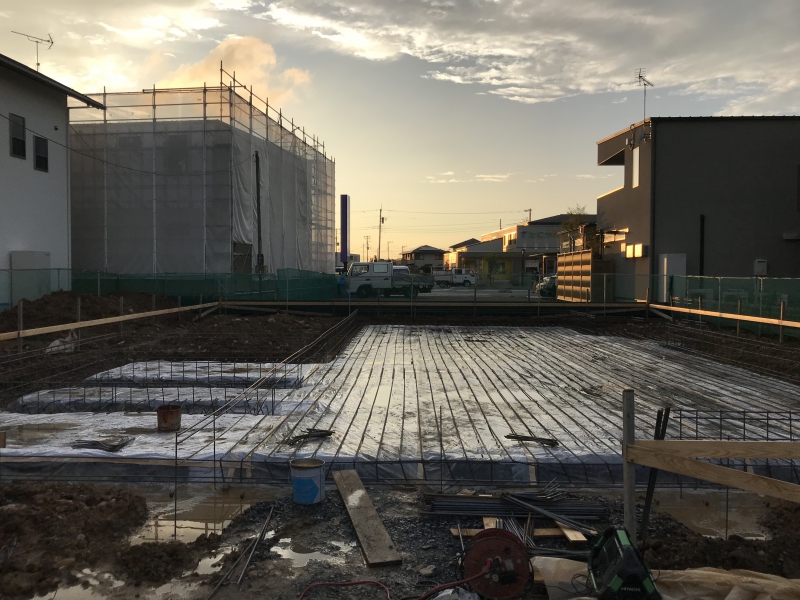

早稲田の杜の家。本庄市にて基礎工事中



基礎職人・浅見さんが

残暑の中、頑張っています。



台風にも負けず、笑顔の浅見さん。愛娘も1歳になり、パパ頑張ってます!



基礎の鉄筋

設計通りに施工されているか

配筋検査を行いました。

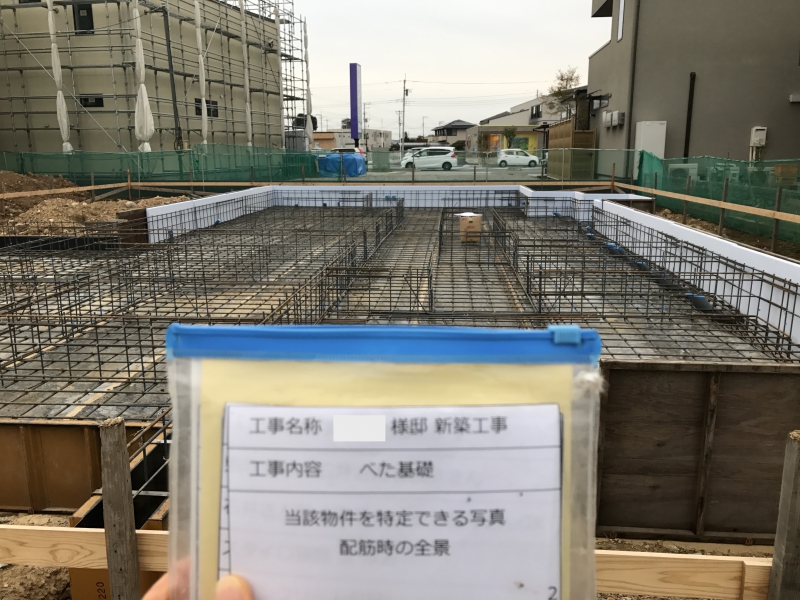

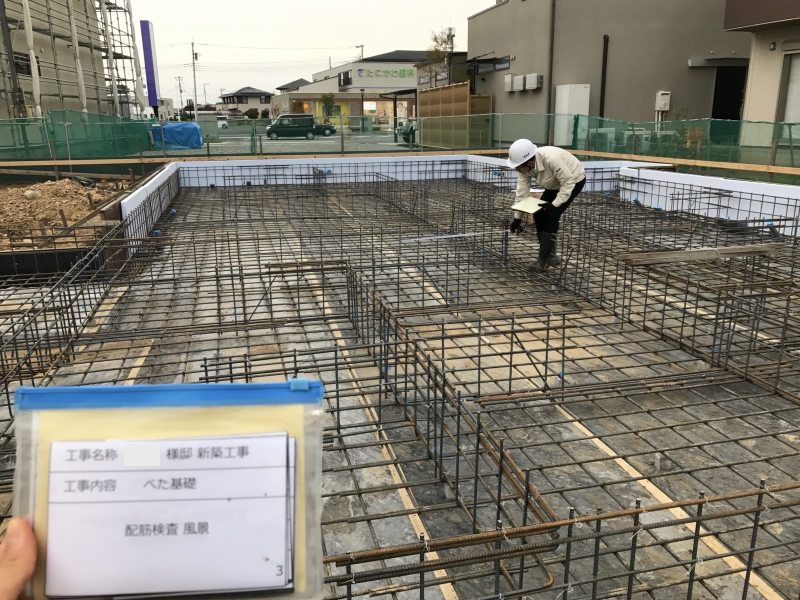

ここまで進んだ基礎工事。施工した鉄筋が設計とおりか?チェックします



検査員は

一級建築士

天城屋・社長の石井です。



検査員の石井社長。今回も厳しくチェックします!



大事な基礎。

しっかりチェックします。



設計通りか?

寸法を確認しながら

細かくチェックします。

スケールあてて確実に



どのようなチェックを

しているのか?



少し細かく

ご紹介致します。



◆床部分

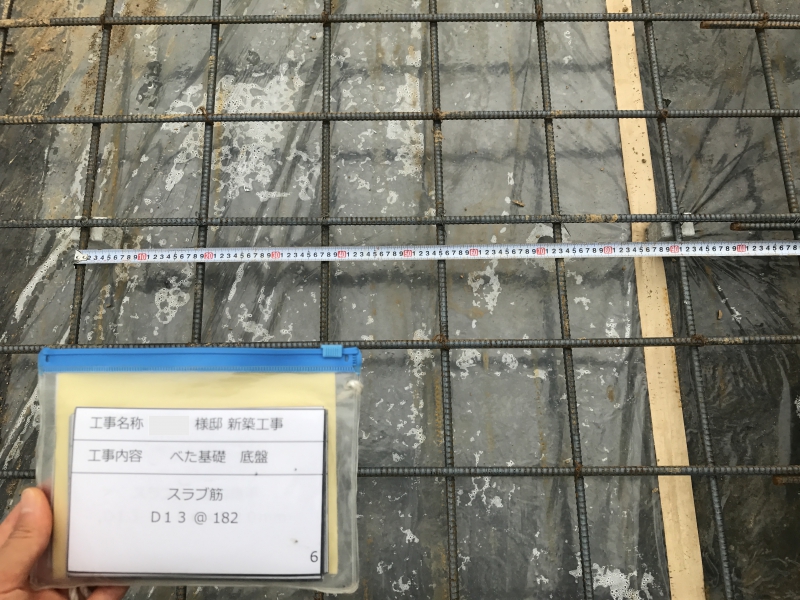

鉄筋の太さ間隔をチェック。182ミリ間隔で鉄筋が設置されています。OK

        ↓

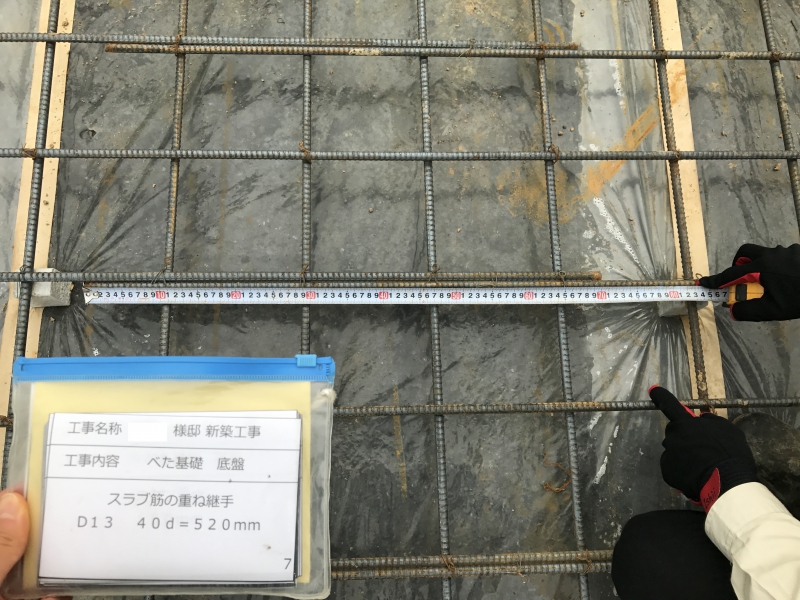

鉄筋の重ね長さをチェック。520ミリ以上あります。OK

        ↓

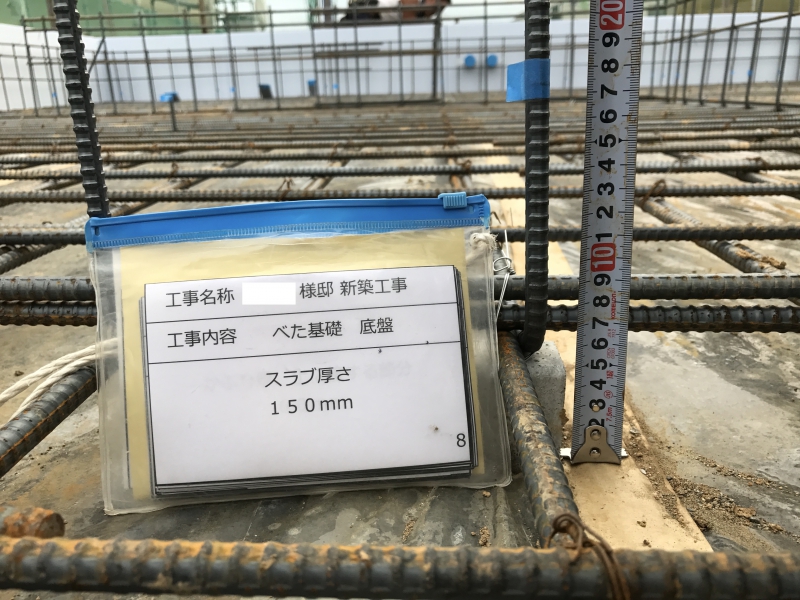

床部分のコンクリート厚み150ミリ。青いテープの下端ラインまでコンクリートを打設します

        ↓

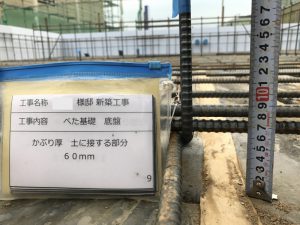

一番下にある鉄筋から下に60ミリのコンクリート厚が確保されているか?OK



◆開口部(人通口)

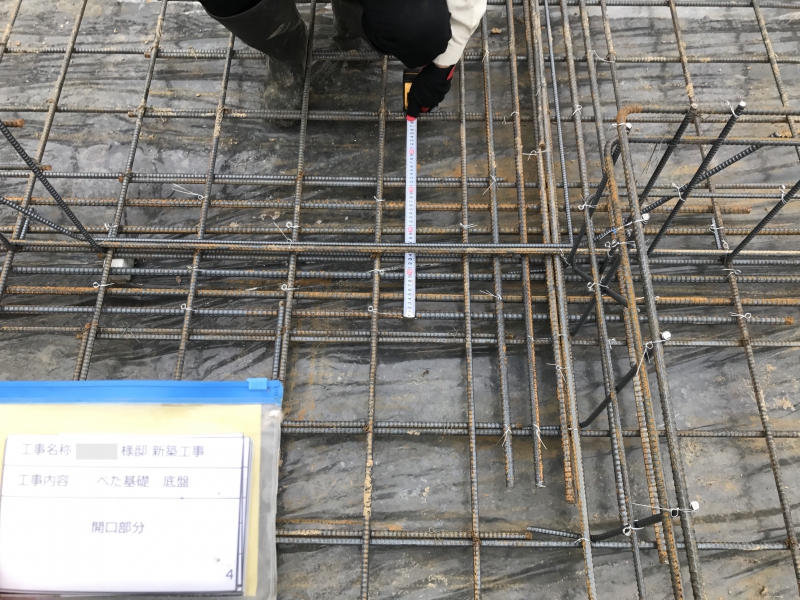

開口部(人通口)。位置や寸法をチェック。補強筋もしっかりチェック。設計通りです。OK



早稲田の杜の家では

ビルトインガレージ

設計されています。



そのガレージは

地中梁と呼ばれる配筋仕様です



◆地中梁(ビルトインガレージ部分)

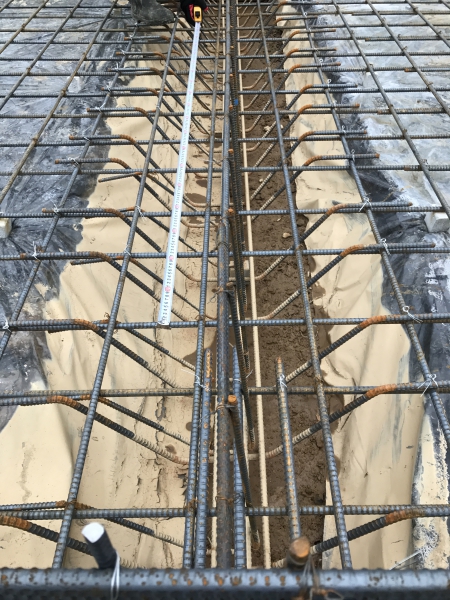

地中梁をチェック。設計通りか?OK



◆立ち上り

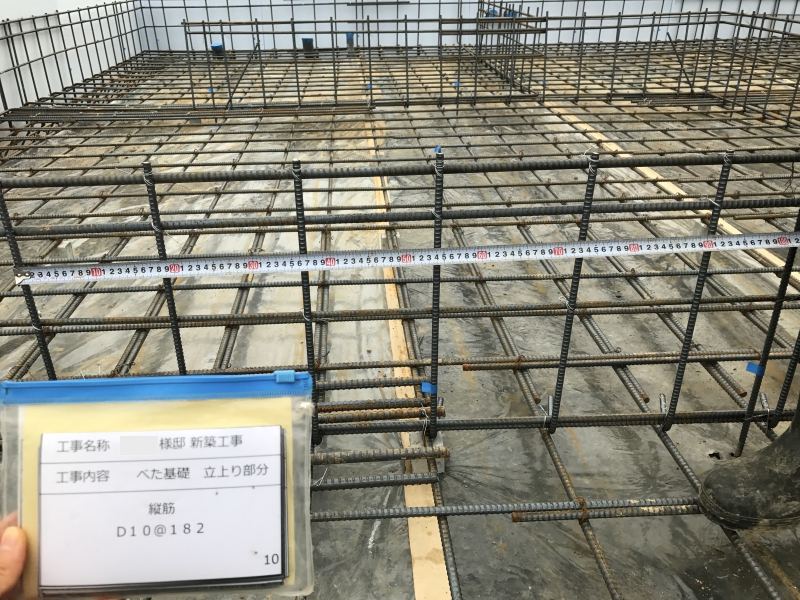

鉄筋の間隔をチェック。182ミリの間隔。OK

        ↓

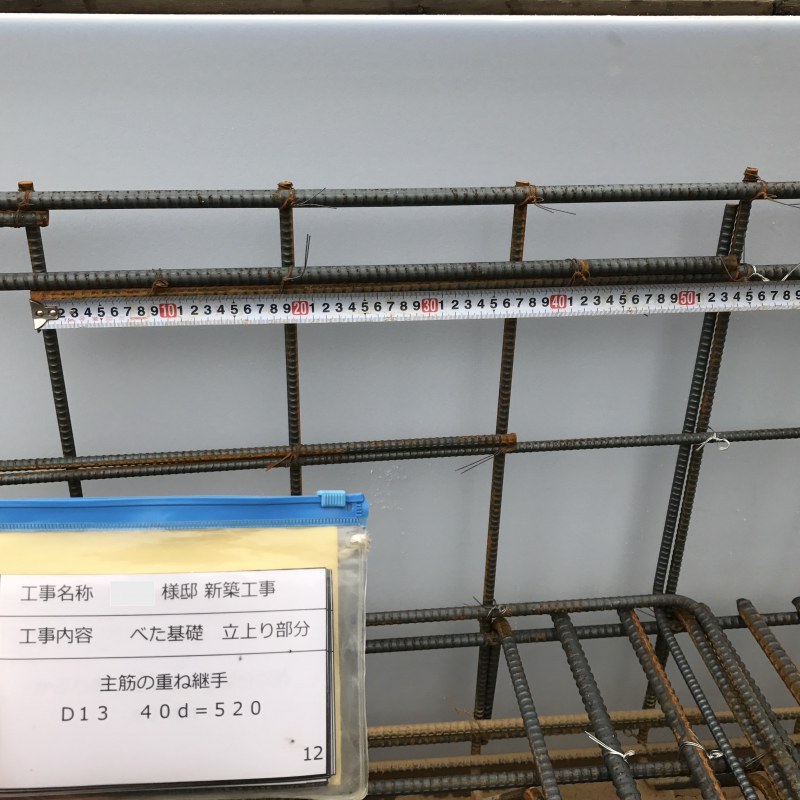

鉄筋の太さ・重ね長さもチェック。太さ13ミリ。重ね長さ520ミリ以上。OK

        ↓

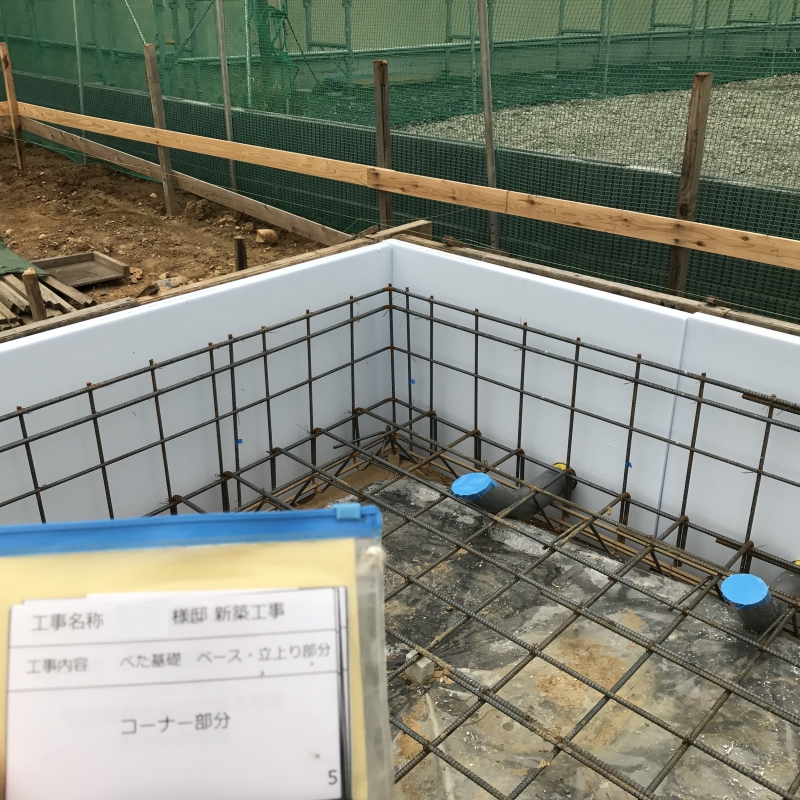

コーナー部分の鉄筋は設計通りか?水色の部分は、断熱材です



立ち上り部分に見える

水色の部分

断熱材を設置しています。



基礎断熱仕様です。



水色の断熱材は厚さ50ミリ。

基礎のコンクリートが

冬 冷えたり、夏 熱くなったりすることを

遅らせる効果があります。



シロアリ対策された高性能断熱材。スタイロフォームATを設置しています

        ↓

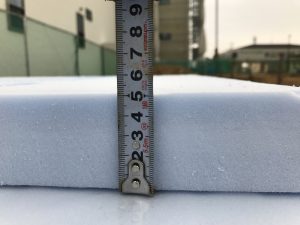

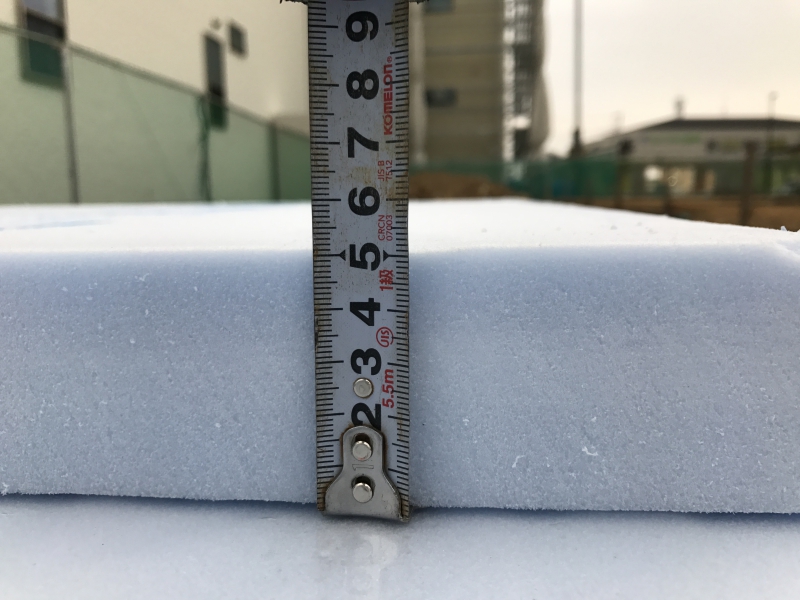

断熱材の厚みもチェック。50ミリ。OK



このようなチェックを

1時間程かけて行いました。



その結果・・・



基礎配筋は

指摘事項無く、合格でした♪



設計通り、合格です!しっかりチェックしましたよ



設計された基礎

絵にかいた餅にならないよう

しっかり検査・チェックすること

とっても大切ですね。





配筋検査が終わると

床部分コンクリート

打設しました。

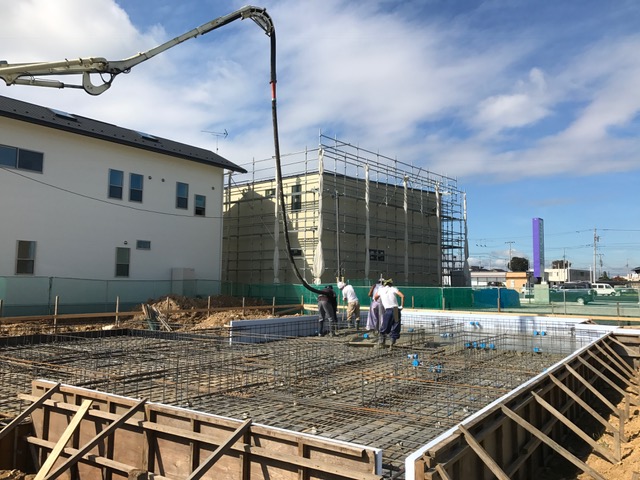

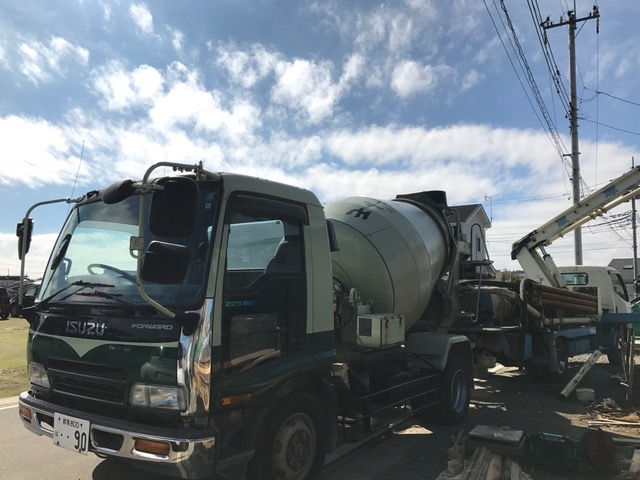

快晴の下、生コン車の登場です!

        ↓

床部分にコンクリートを打設しました

        ↓

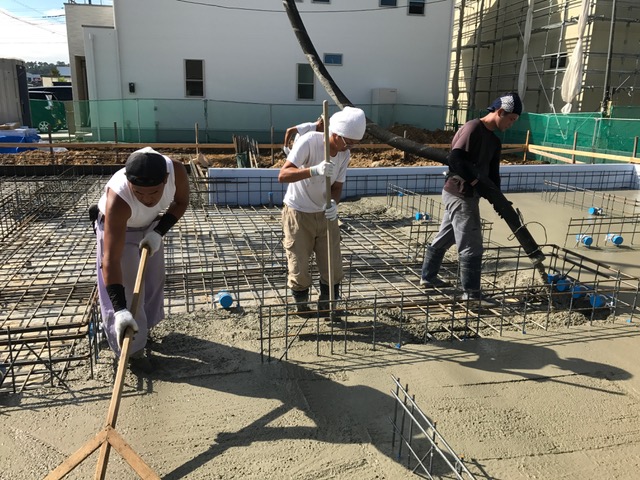

みんなで丁寧に均していきます

        ↓

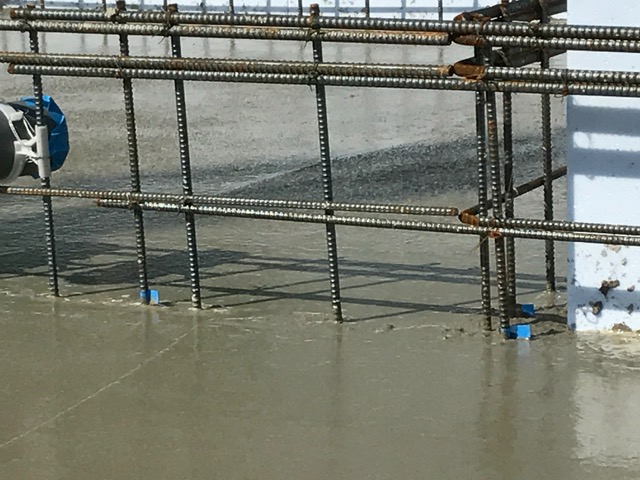

床厚み(150ミリ)の目印・青いテープまできっちりコンクリートを打設します



このような感じで

順調に進んでおります。





◆おまけ

地鎮祭の時、神官さんからいただいた「鎮物」

        ↓

基礎の下に、しっかり埋めました。工事の安全とお家の繁栄を祈念いたします



基礎工事

もう少しで完成です。



10月下旬上棟に向かって

GOGO!!
