基礎「配筋検査」市川の家

公開日: : 最終更新日:2018/11/22 市川の家

◆基礎「配筋検査」市川の家



千葉県・市川の家

12月上旬上棟に向け

基礎工事中です。

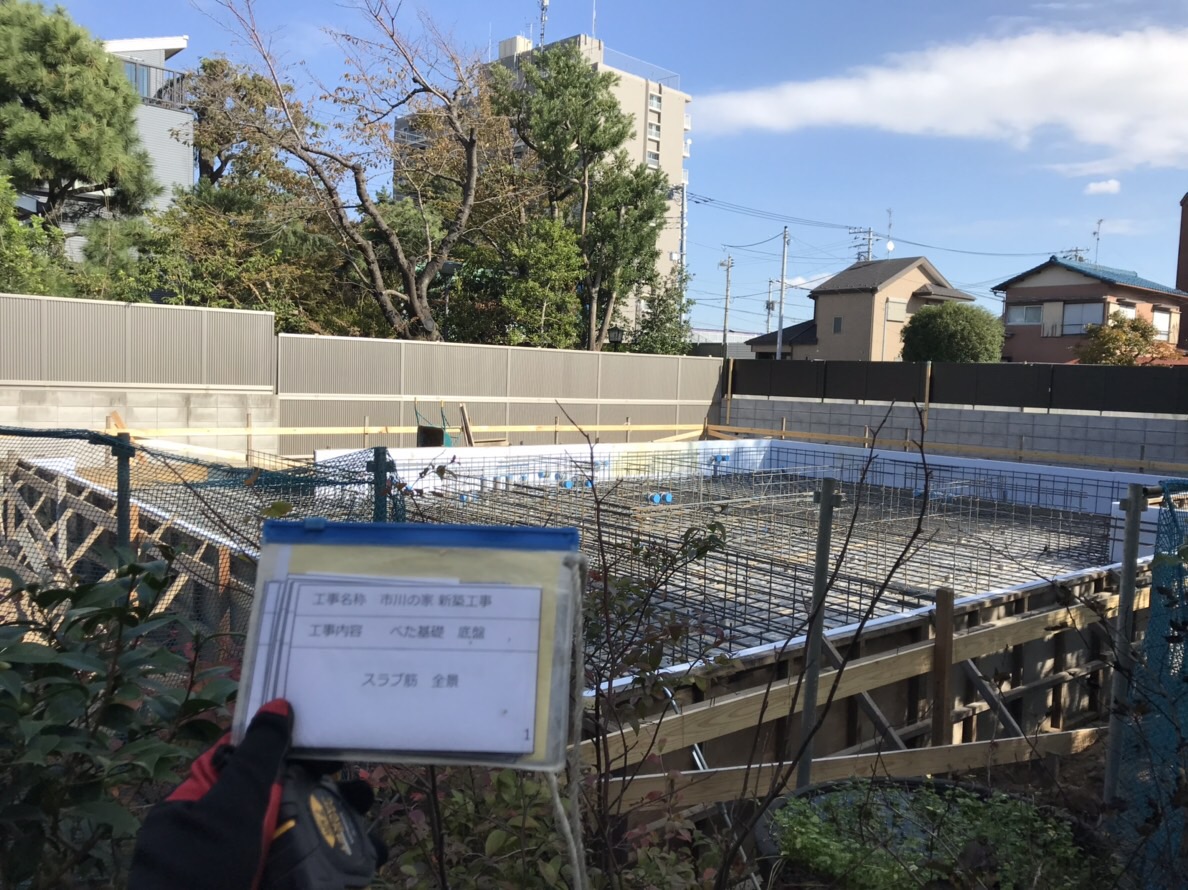

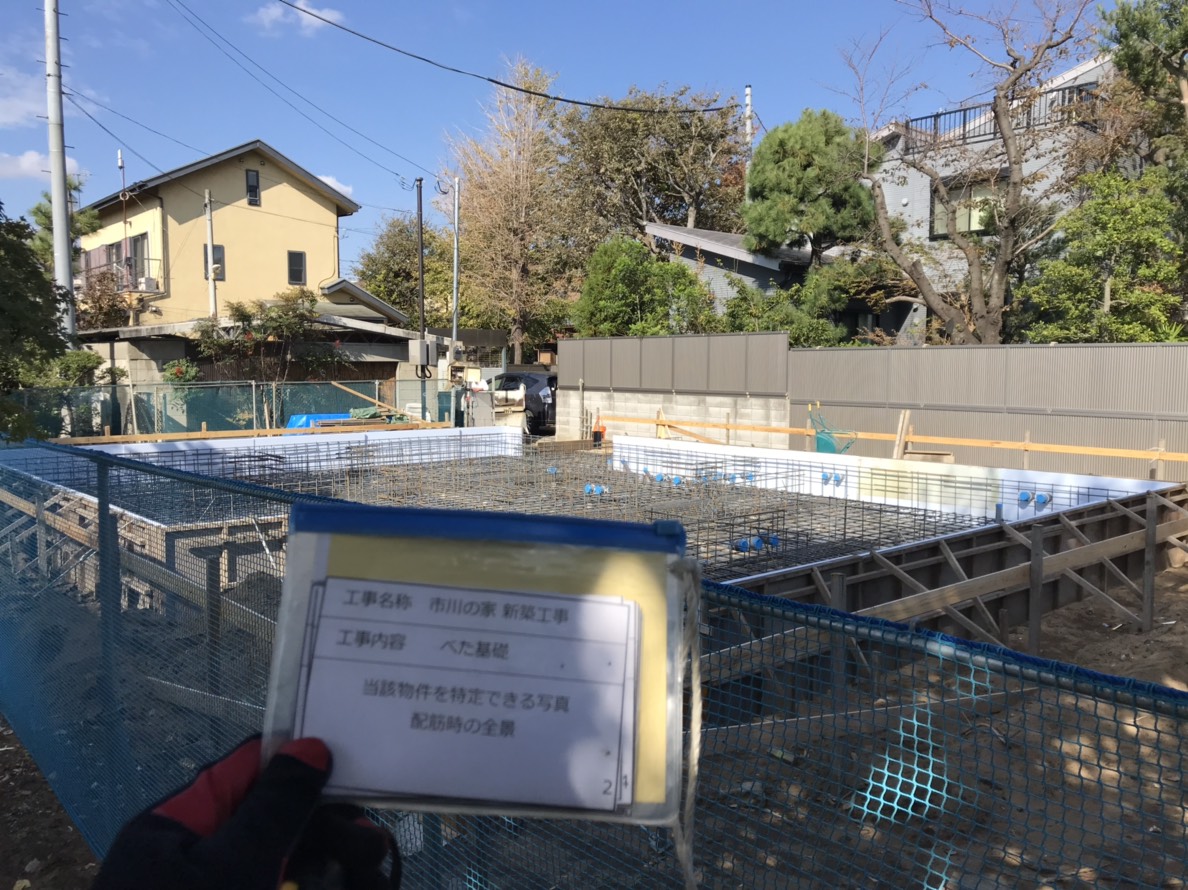

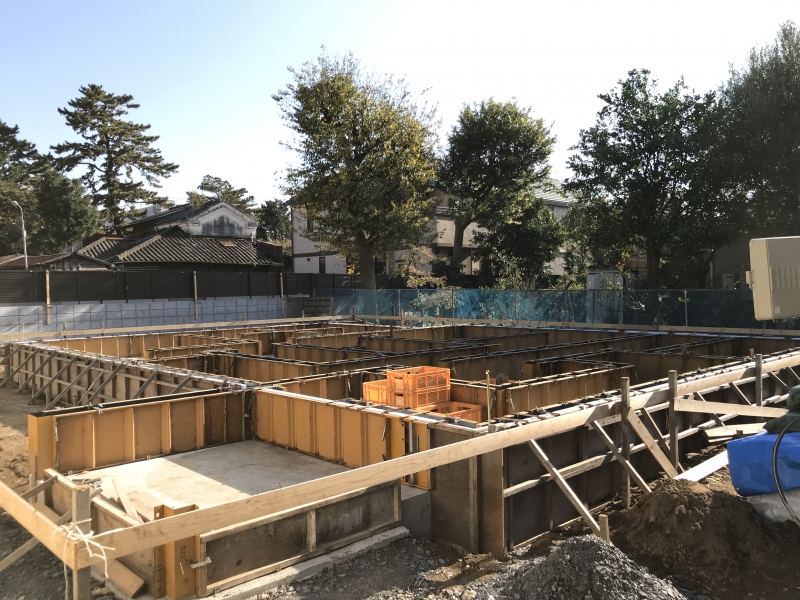

市川の家。千葉県・市川市にて基礎工事中



配筋検査



基礎の鉄筋が

設計通りに施工されているか

配筋検査を行いました。

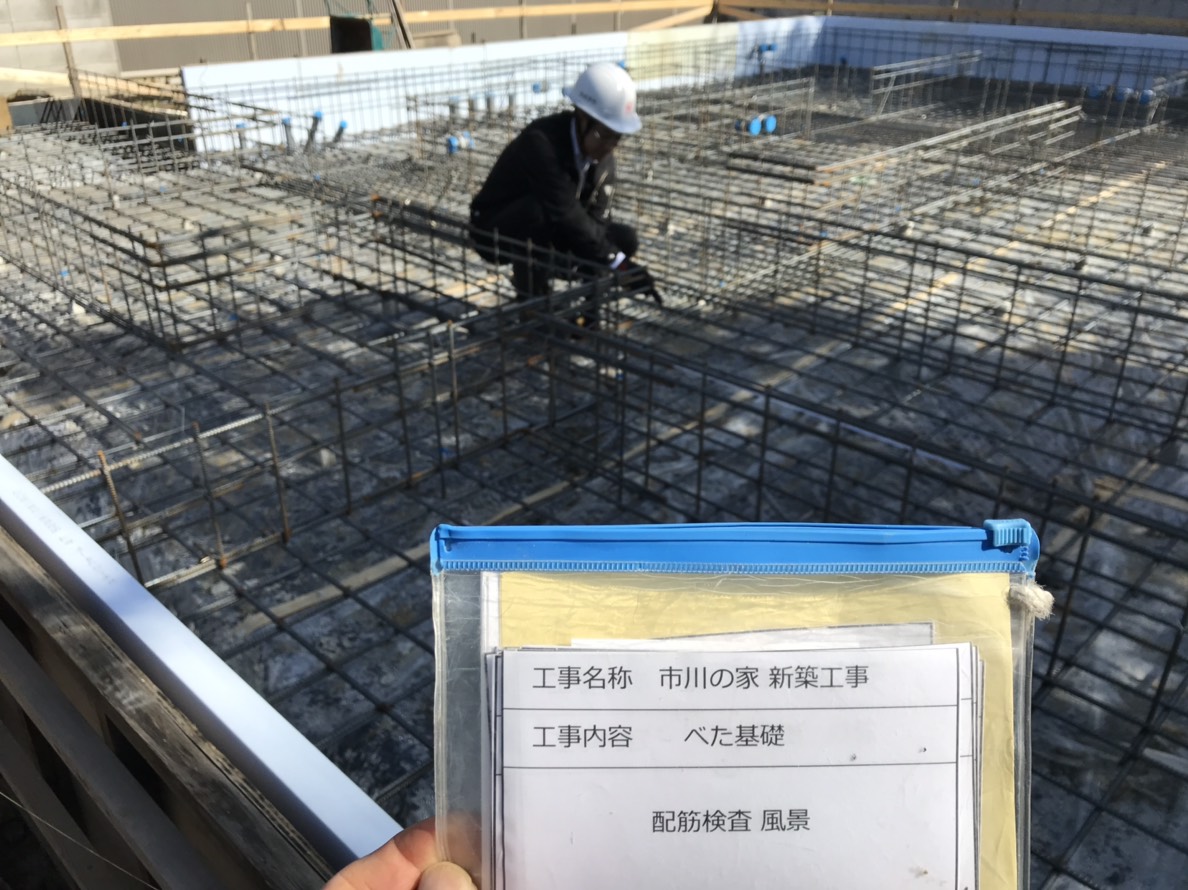

ここまで進んだ基礎工事。施工した鉄筋が設計通りか?チェックします



検査員は

一級建築士

天城屋・社長の石井です。



大事な基礎。設計通りか?寸法を確認しながら、細かくチェックします



どのようなチェックを

しているのか?

もう少し細かく

ご紹介致します。



◆床部分

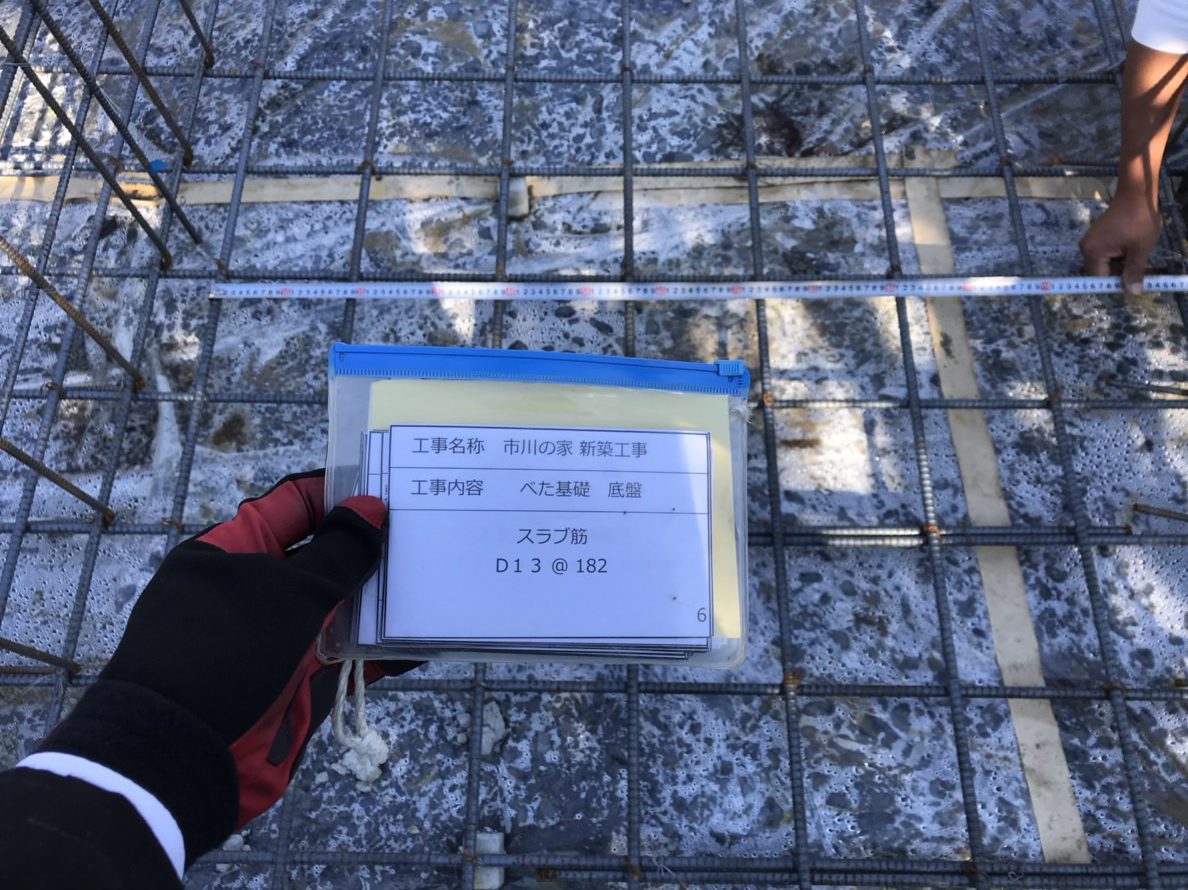

鉄筋の太さ間隔をチェック。太さ13ミリ・間隔は182ミリ。OKです

        ↓

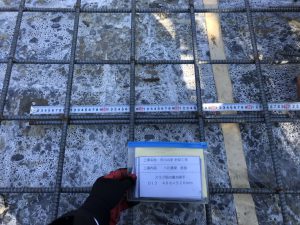

鉄筋の重ね長さをチェック。520ミリ以上あります。OKです

        ↓

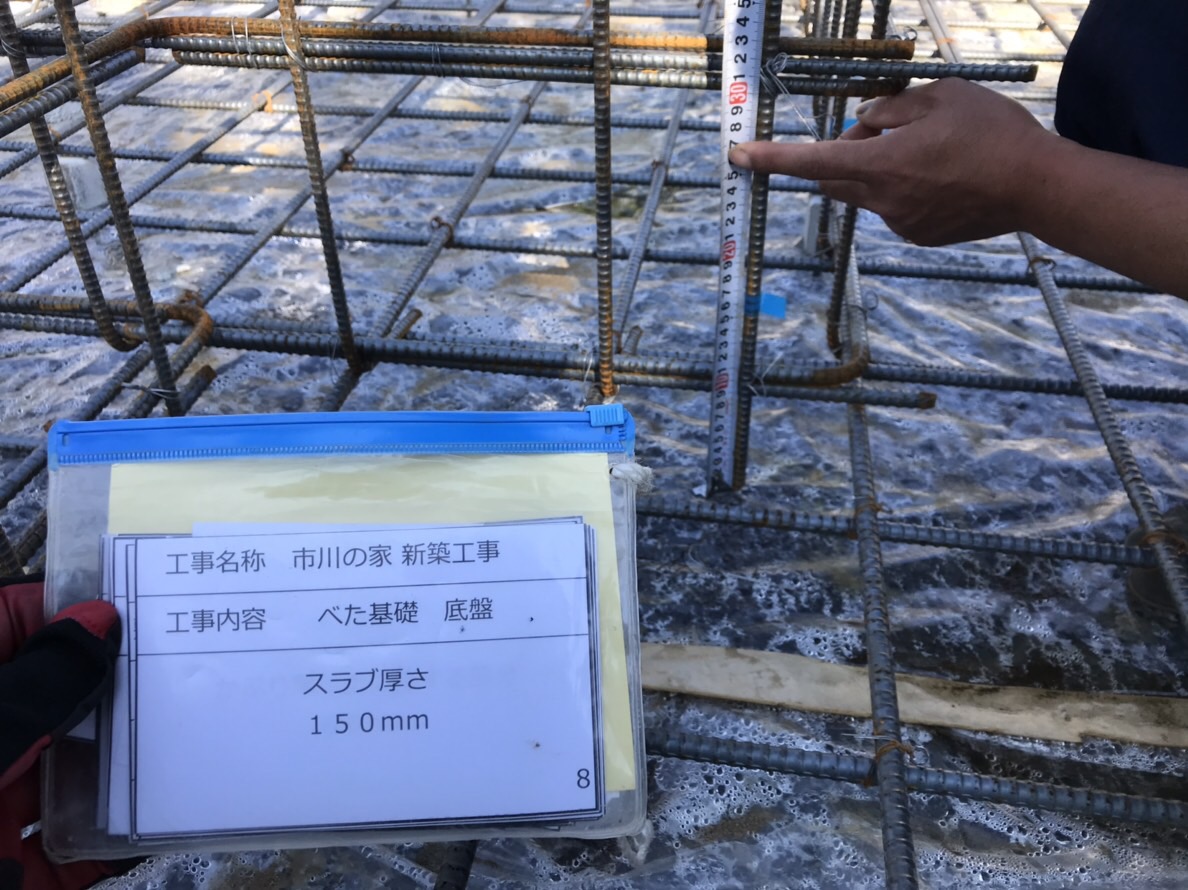

床部分のコンクリート厚み150ミリ。青いテープの下端らいんまでコンクリートを打設します

        ↓

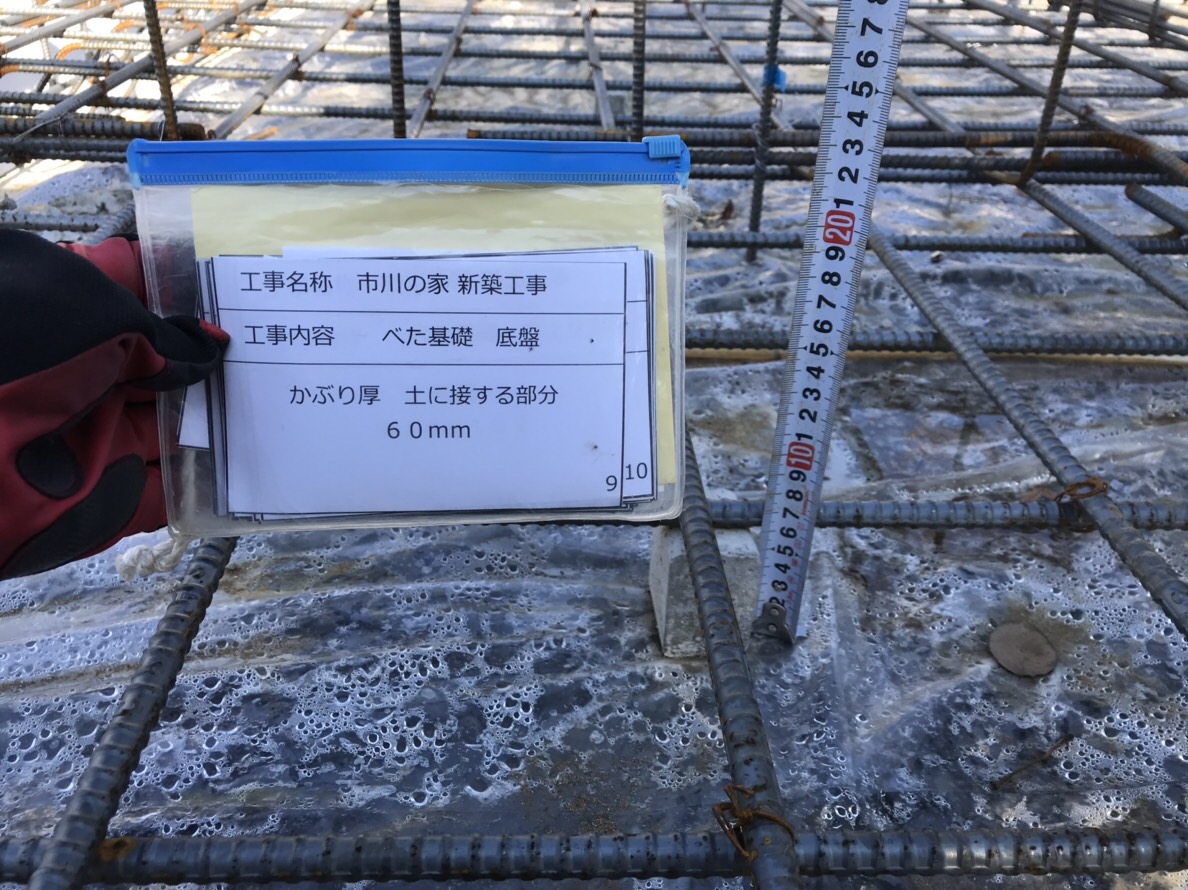

一番下にある鉄筋から下に60ミリのコンクリート厚が確保されているか?OKです



◆開口部(人通口)

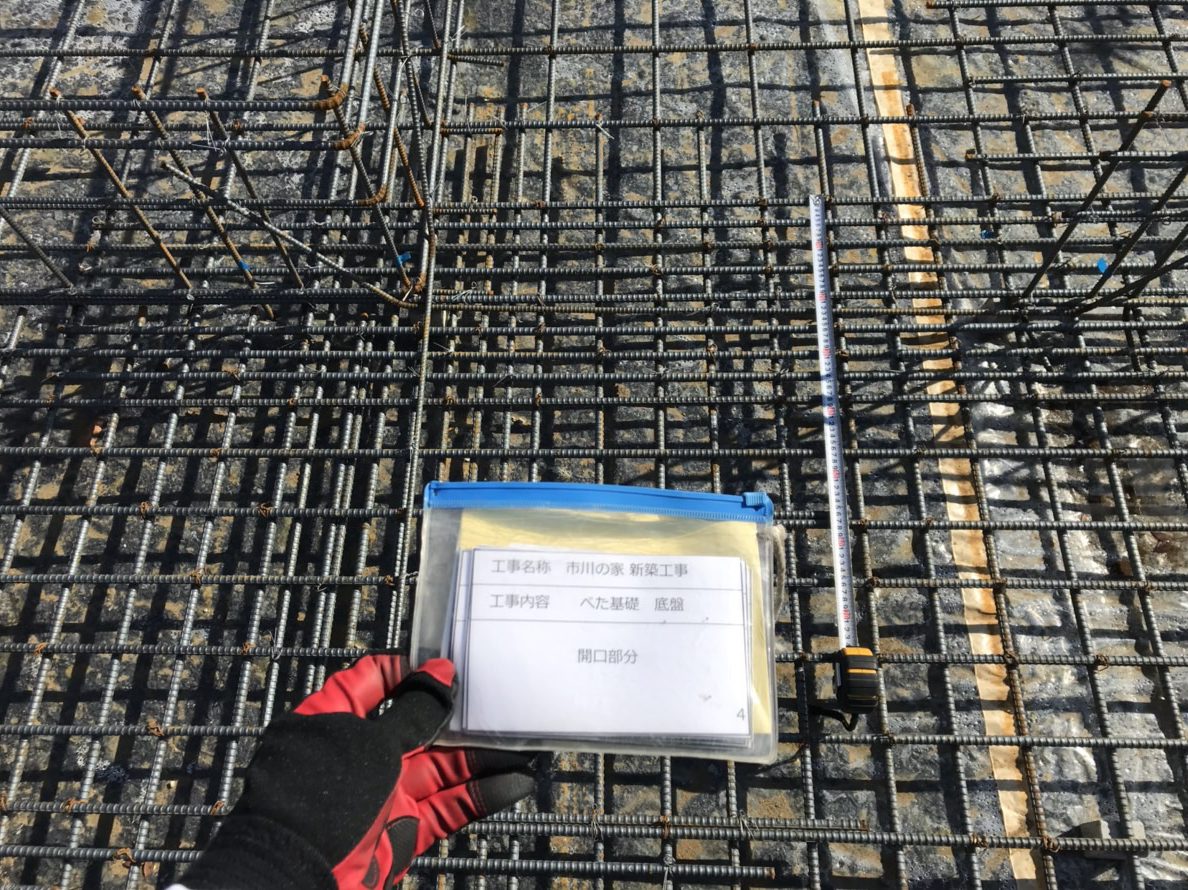

開口部(人通口)。位置や寸法・補強をチェック



◆立ち上り

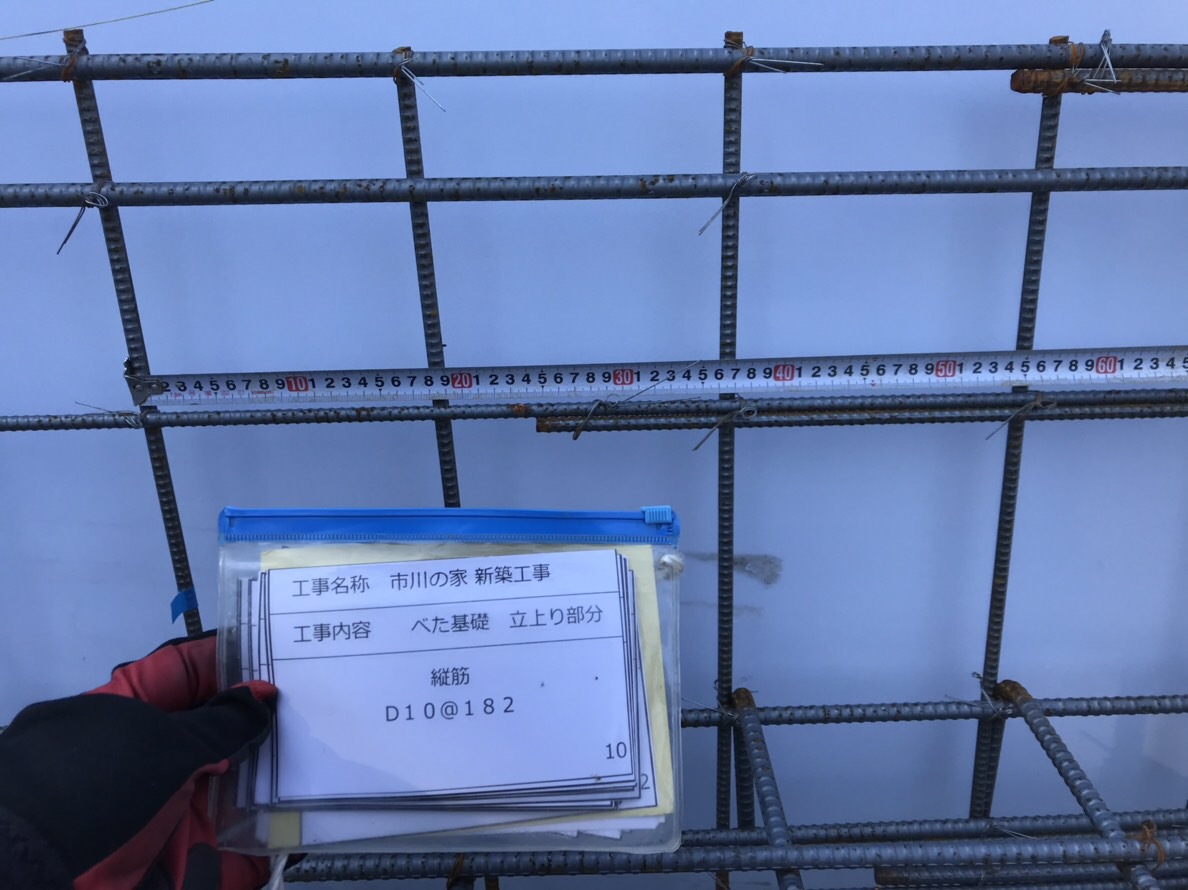

鉄筋の間隔をチェック。182ミリの間隔。OKです

        ↓

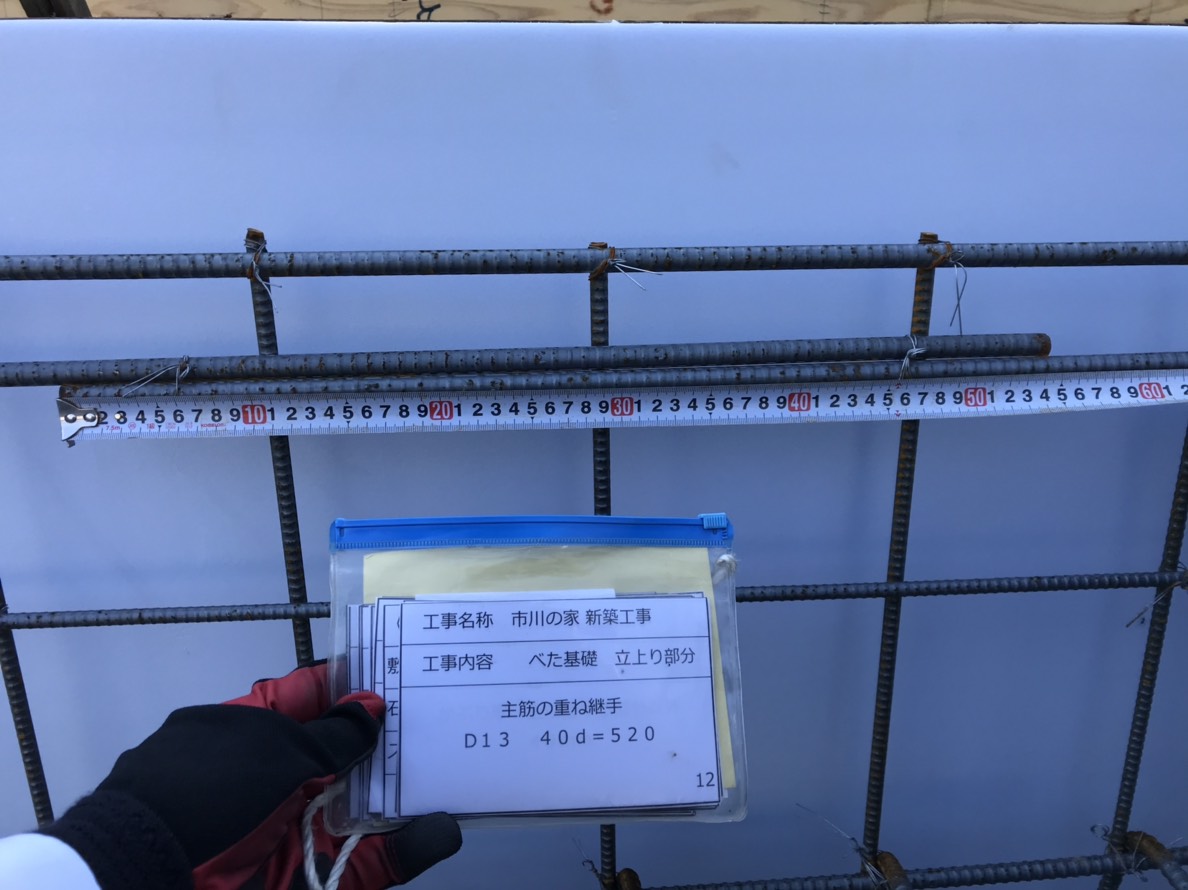

鉄筋の太さ・重ね長さもチェック。太さ13ミリ・重ね長さ520ミリ以上。OKです

        ↓

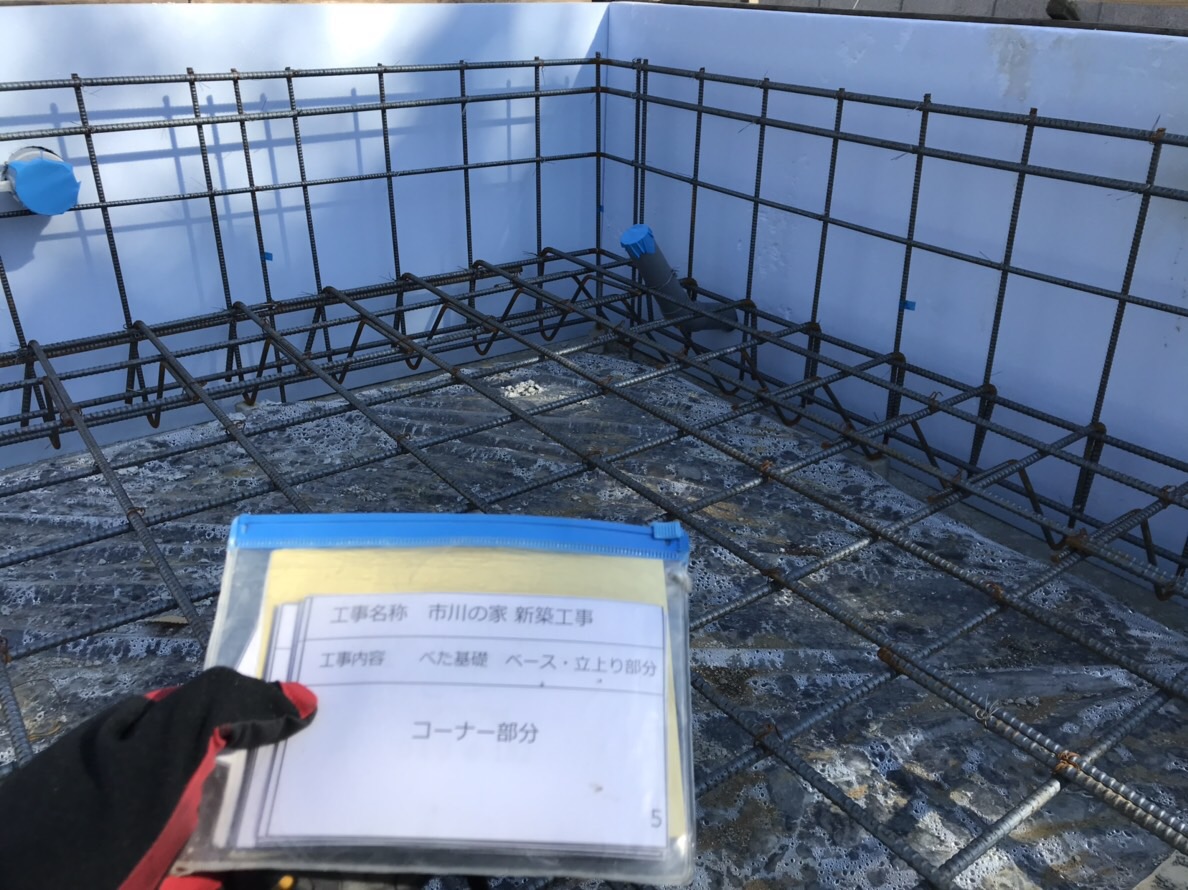

コーナー部分の鉄筋は設計通りか?



このようなチェックを

1時間程かけて行いました。



その結果・・・

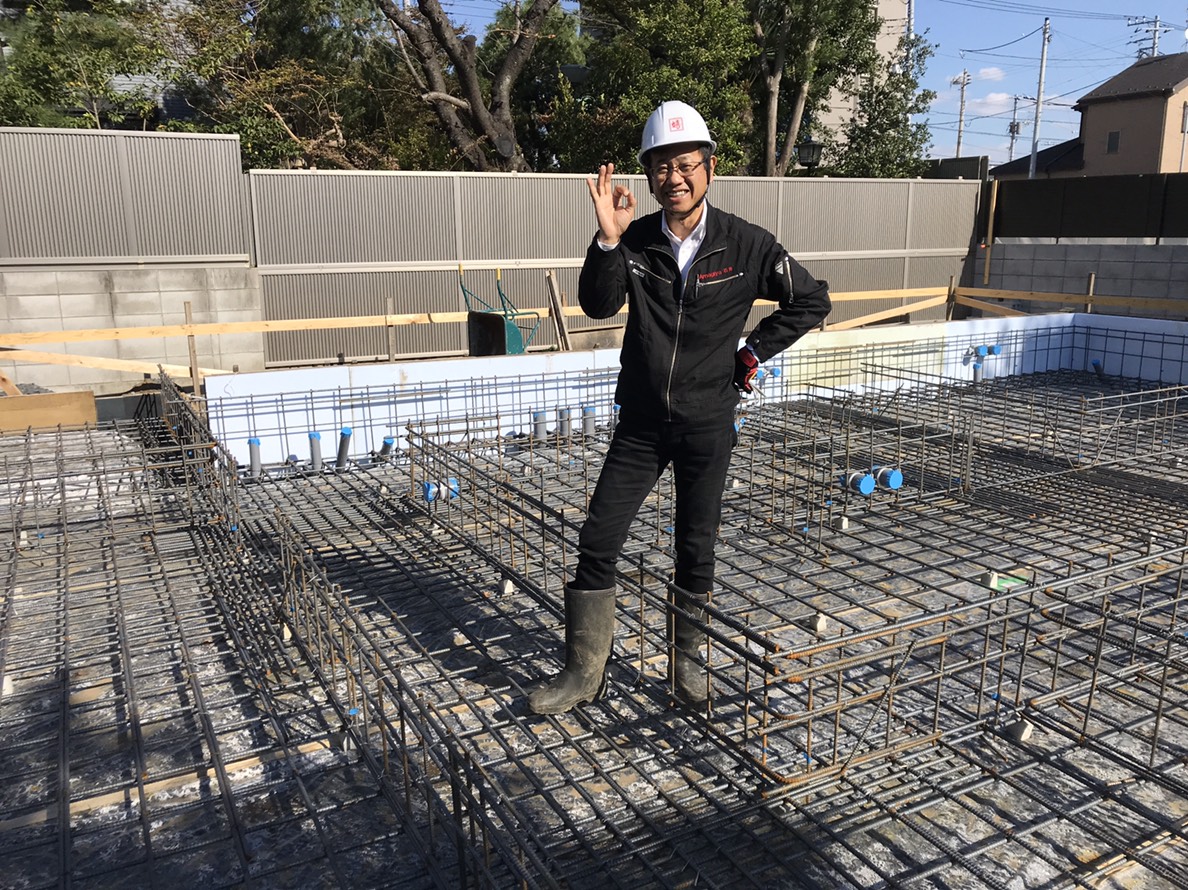

合格です♪設計通り、オッケーです!



基礎配筋は

指摘事項無く、合格でした♪





設計通り、合格です!施工した浅見さん(右)も安堵の表情です

        ↓

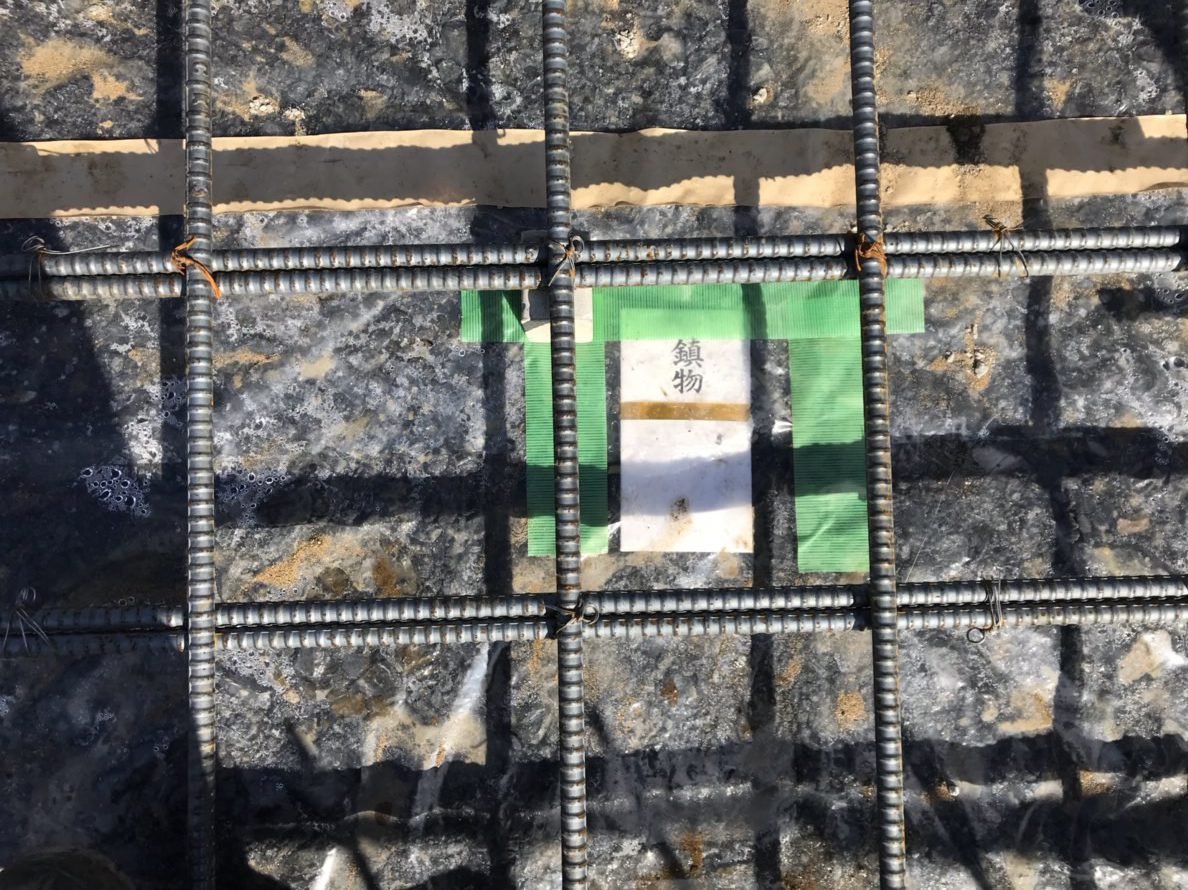

地鎮祭の時、神官さんからいただいた「鎮物」。基礎下に設置しましたよ by浅見裕





配筋検査が終わると

床部分にコンクリート

打設しました。



基礎の床部分に、コンクリートが打設しました





アンカーボルト検査



基礎・床部分の

コンクリート打設が終わると

アンカーボルトという金物の

配置状況をチェックします。

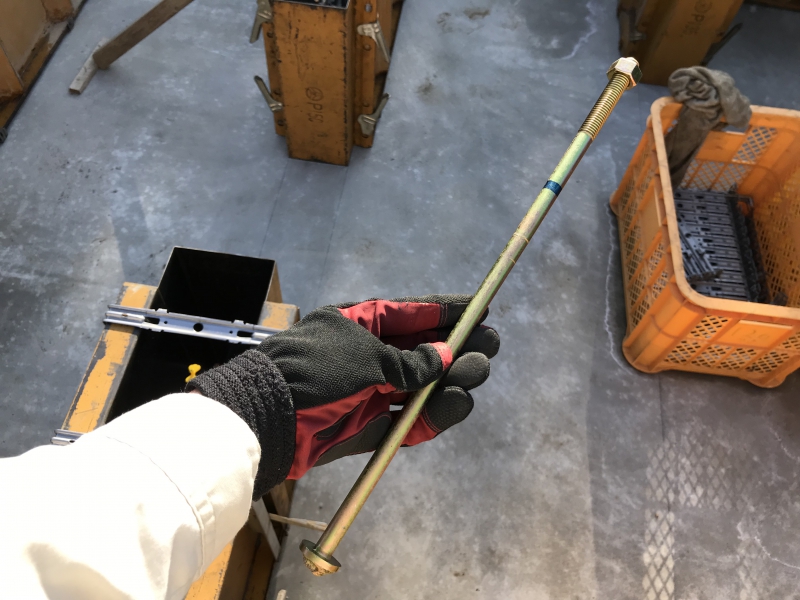

アンカーボルト設置中の浅見さん。愛する家族のために頑張ります



アンカーボルトとは・・・?



アンカーボルトは、基礎と土台を結合し、基礎と建物を一体化させる大切な金物です



設置したアンカーボルトが

設計通りか?チェックします。

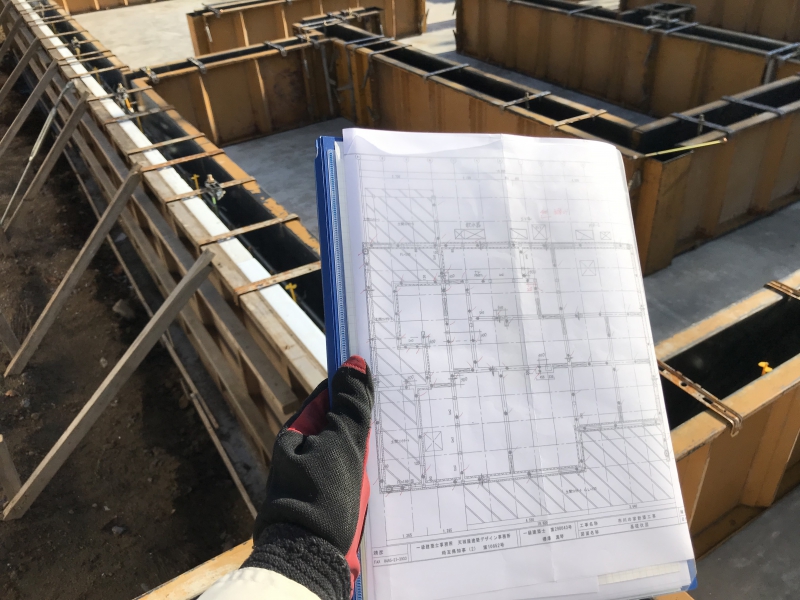

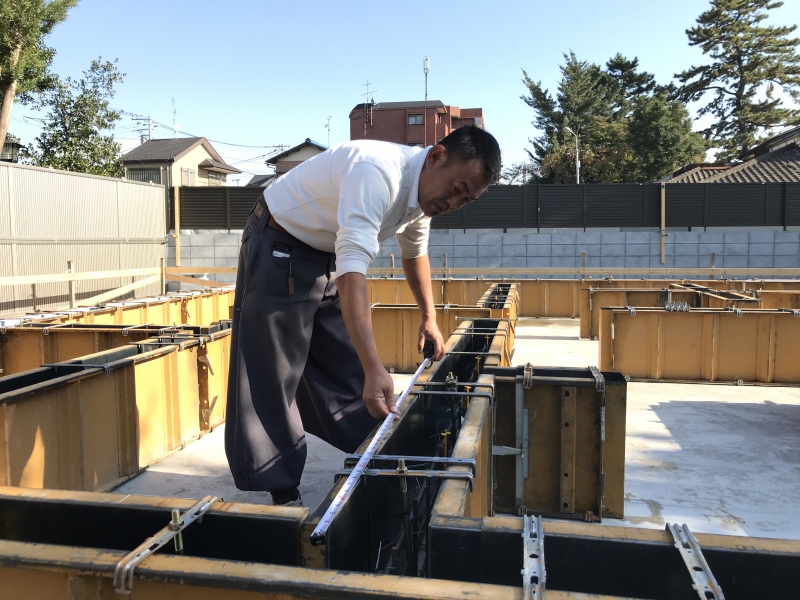

設計通りに配置してあるか?チェックします

        ↓

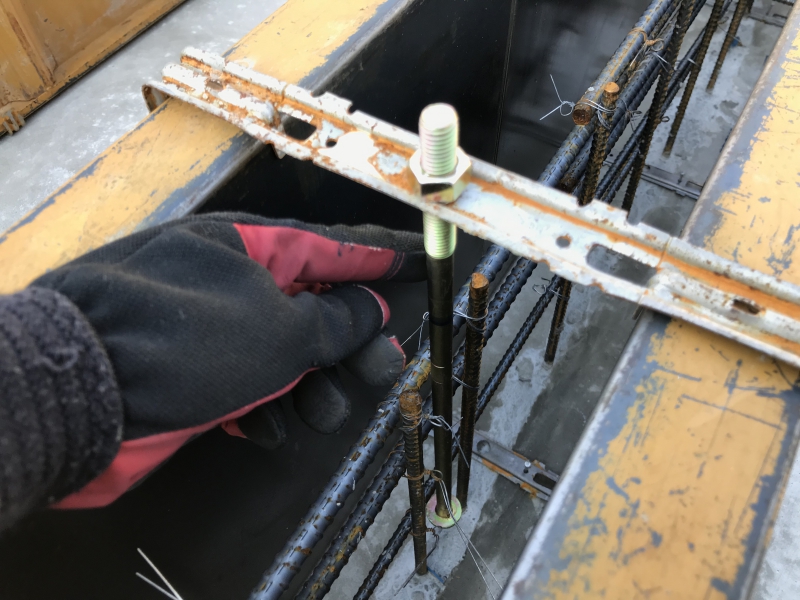

基礎の立ち上り部分に、このように設置します

        ↓

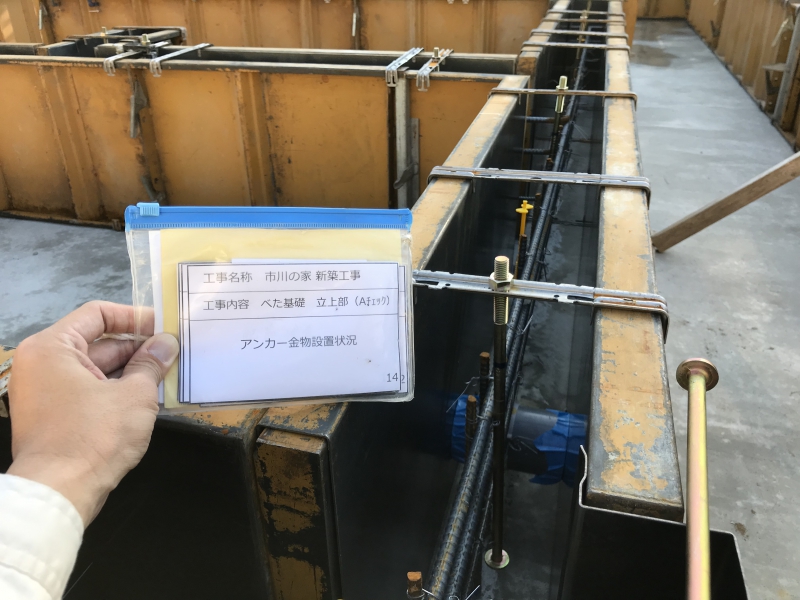

アンカーボルト設置状況です



アンカーボルトの配置状況

チェックした結果

設計通りでした!

OKです。

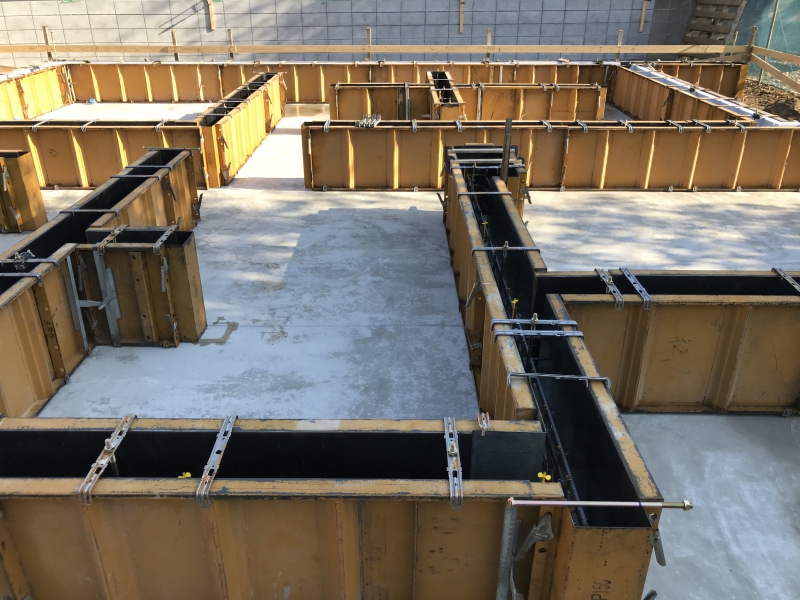

設計通り、アンカーボルトが設置されている基礎です



基礎の「断熱材」検査



そして

断熱材のチェックです。

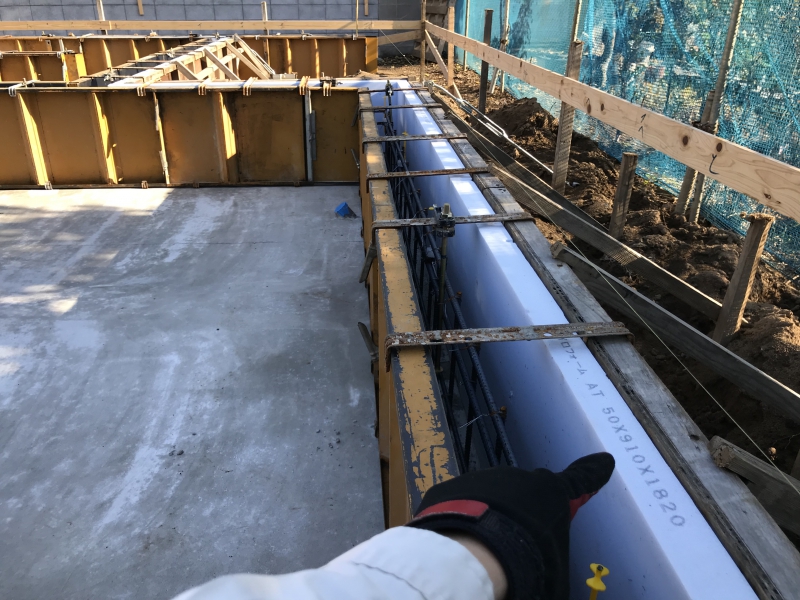

立ち上り部分の水色の部材が断熱材です

        ↓

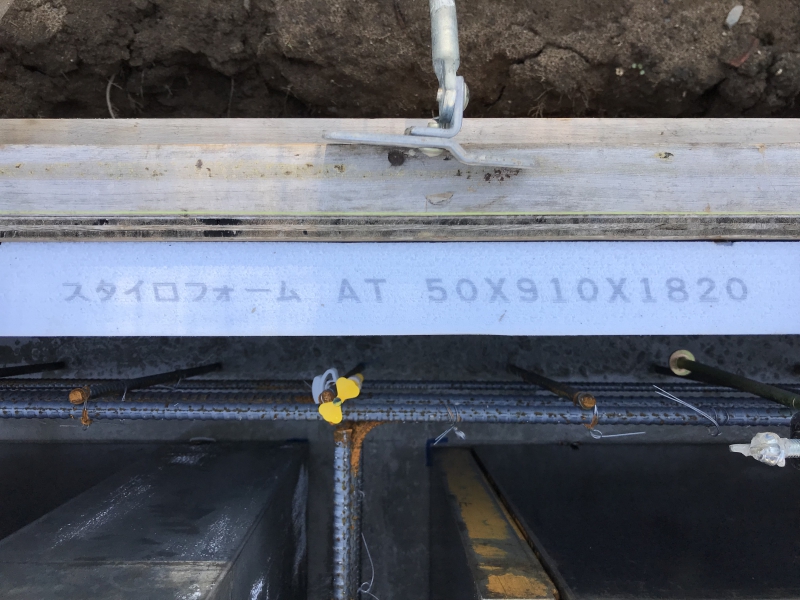

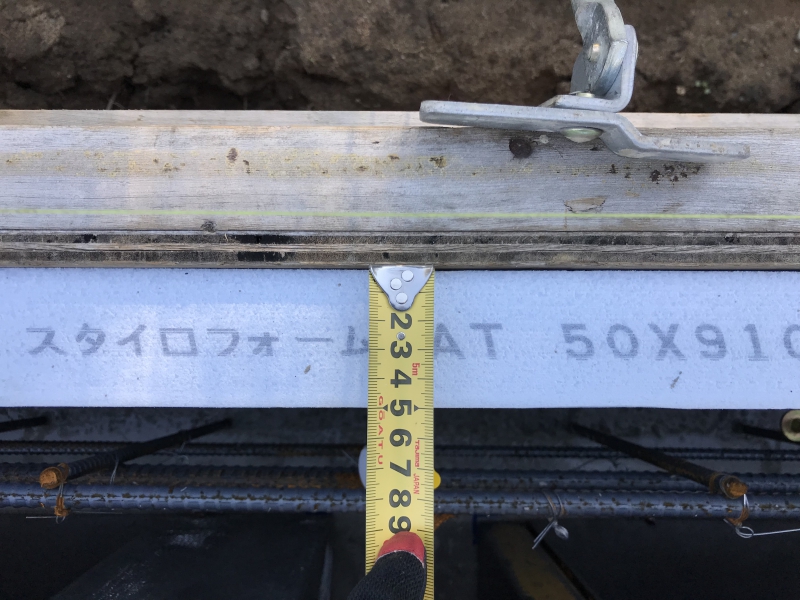

シロアリ対策された断熱材。スタイロフォームAT・5センチ厚を設置しています

        ↓

厚み5センチです。OK!





と言うことで

順調に基礎工事が進んでいます。

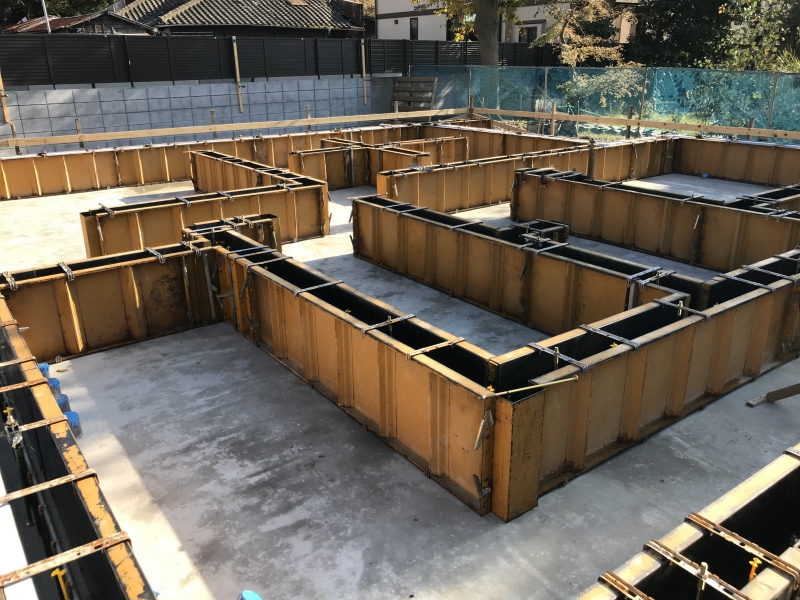

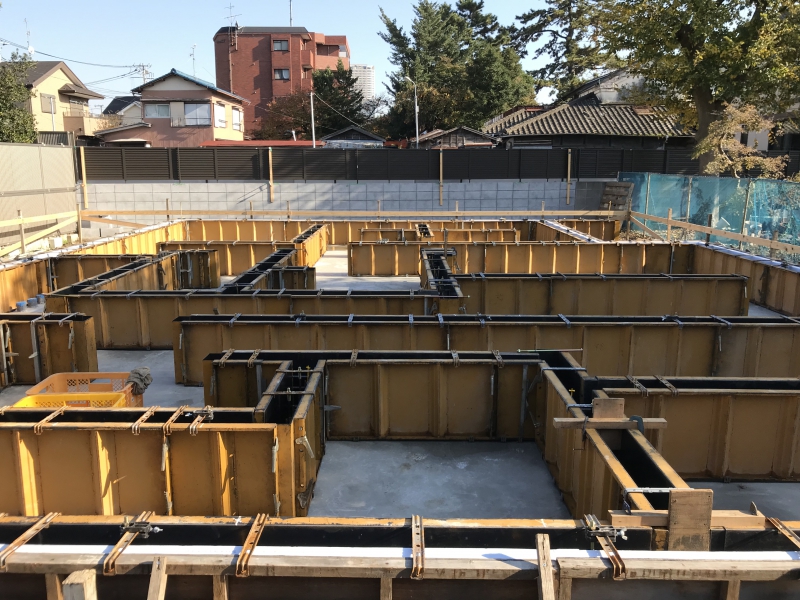

順調に進む基礎工事

        ↓

設計通りです♪



この後は

立ち上り部分コンクリート

流し込んで固めまていきます。





設計された基礎

絵にかいた餅にならないよう

しっかり検査・チェックすること

とっても大切ですね。



寒さに負けず

12月上旬上棟に向かって

GOGO!!
